2.1.3 Разомкнутые системы частотного управления

Как известно, любая система электропривода в статическом режиме должна обеспечивать устойчивость с заданным запасом, а также заданное значение одной или нескольких выходных координат с отклонением, не превышающим допустимого значения. В то же время, любая техническая задача имеет несколько возможных решений и при прочих равных условиях обычно выбирается наиболее простое. Поэтому если к динамике привода не предъявляется особых требований, а статические характеристики соответствуют условиям поставленной задачи, то наиболее простым и эффективным решением является использование частотного регулирования в разомкнутой системе.

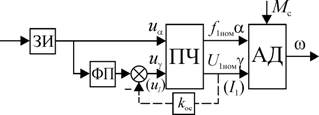

Структурная схема такой системы показана на рисунке. Здесь статор АД подключен к преобразователю частоты (ПЧ), имеющему два независимых канала управления амплитудой () и частотой () выходного напряжения или тока. Канал управления амплитудой может быть охвачен отрицательной обратной связью по соответствующему параметру. На рисунке она показана штриховой линией. В этом случае ПЧ обладает свойствами идеального источника напряжения или тока, и параметры его выходных цепей могут не учитываться при анализе процессов в АД. Иначе импеданс выходных цепей должен быть включен в параметры цепи статора АД.

Функциональный преобразователь (ФП) необходим для формирования закона управления напряжением или током статора АД в функции частоты, т.е. частота в такой системе является независимым параметром, определяющим скорость вращения АД с точностью до скольжения.

Задатчик интенсивности (ЗИ) служит для настройки скорости нарастания и спада входного сигнала, исключающей электрические и механические перегрузки. Тщательная настройка особенно необходима, если ПЧ нереверсивный, т.е. не обладает способностью двухстороннего обмена энергией между питающей сетью и АД, т.к. в этом случае кинетическая энергия, накопленная вращающимися массами, при торможении будет рассеиваться в преобразователе, создавая недопустимые перегрузки или даже аварийные режимы.

При частотно-токовом управлении, т.е. когда ПЧ работает в режиме источника тока, механические характеристики АД не зависят от частоты и обладают существенно меньшим критическим скольжением. Кроме того, АД развивает значительно больший момент на валу при том же токе статора. Тем не менее, положительные свойства частотно-токового управления можно использовать только в замкнутой системе с током статора, изменяющимся в функции абсолютного скольжения, т.к. в противном случае необходимая перегрузочная способность достигается значительным увеличением напряжения и тока, что недопустимо в длительном режиме. Поэтому в большинстве случаев ПЧ является источником напряжения, и в этом разделе мы ограничимся только таким режимом работы системы.
