3-19. Пуск в ход

а) Общие замечания. Вопросы, связанные с пуском в ход электрических двигателей, имеют большое практическое значение. При их разрешении приходится считаться с условиями работы сети, к которой приключается двигатель, и с требованиями, которые предъявляются к электроприводу. Под электроприводом понимается устройство, состоящее из электродвигателя вместе с относящейся к нему аппаратурой и предназначенное для приведения во вращение рабочей

Рис. 3-58. Схема пуска в ход трехфазного асинхронного двигателя с контактными кольцами (РМ — рабочая машина).

машины (какого-либо станка, насоса, вентилятора, экскаватора, прокатного стана, конвейера и др.).

Для оценки пусковых свойств электродвигателя установлены следующие основные показатели:

Рис. 3-59. Зависимость начального вращающего момента от активного сопротивления роторной цепи.

На рис. 3-60 показано изменение вращающего момента при выключении ступеней пускового реостата за время разбега двигателя.

Двигатель с контактными кольцами, пускаемый в ход при помощи пускового реостата, обладает хорошими пусковыми характеристиками. Здесь за все время разбега мы можем иметь большой пусковой момент и тем самым сократить время разбега. При этом пусковой ток имеет относительно небольшое значение и, следовательно, приключение двигателя к электрической сети, особенно маломощной, не будет вызывать резких изменений режима ее работы.

Пусковые реостаты изготовляются из проволоки или ленты, обычно намотанной в виде спирали на фарфоровые столбики. Для проволоки или ленты берут металл повышенного

Рис. 3-60. Кривые M = f(s) при различных сопротивлениях r'₂ +r'_д роторной цепи (зигзагообразная линия соответствует изменению пускового момента при выключении ступеней реостата во время разбега двигателя).

удельного сопротивления (нихром, фехраль и др.), обладающий высокой износоустойчивостью, и иногда железо или чугун. Такие реостаты имеют воздушное охлаждение, если они предназначаются для частых пусков в ход, или масляное охлаждение. В последнем случае спирали помещаются в баке с маслом. Переключение ступеней реостата, присоединенных к контактам, помещенным на доске из изоляционного материала, производится при помощи ручки, скользящей по контактам.

Применяются также жидкостные пусковые реостаты, состоящие обычно из бака с содовым раствором и пластин, опускаемых в бак. Пластины соединяются со щетками, наложенными на контактные кольца.

Следует иметь в виду, что пусковые реостаты рассчитываются на кратковременную нагрузку, и поэтому их ступени нельзя оставлять на долгое время под током во избежание чрезмерного нагрева.

Иногда двигатели с контактными кольцами снабжаются приспособлением, позволяющим замкнуть кольца накоротко, когда выведен весь реостат, и при этом поднять щетки. Таким образом, устраняются потери на трение щеток о кольца и электрические потери в их переходных контактах. В последние годы от таких приспособлений отказываются, так как их применение удорожает двигатель и усложняет уход за ним.

При пуске в ход двигателя с контактными кольцами нужно до включения рубильника или масляного выключателя убедиться в том, что весь реостат введен в цепь ротора. После включения надо пусковое сопротивление выводить постепенно, чтобы стрелка амперметра, который должен быть включен в цепь статора, не отклонялась дальше допустимого значения.

в) Короткозамкнутые двигатели. Короткозамкнутые двигатели обычно пускаются в ход путем непосредственного включения их в сеть. Такие двигатели выполняются, как отмечалось, с роторной обмоткой в виде беличьей клетки.

Круглые пазы на роторе и соответствующие им круглые медные стержни в настоящее время применяются толь-

Рис. 3-61. Глубокий паз с узким высоким стержнем и распределение плотности тока по высоте стержня.

Рнс. 3-62. Пусковые характеристики короткозамкнутых двигателей. 1 — с глубокими пазами; 2 — с двойной клеткой.

В последние годы для коротко-замкнутых роторов применяются пазы в виде представленных на рис. 3-63. Здесь также получается увеличение r₂ из-за вытеснения тока, но при меньшей глубине паза, чем в случае глубоких пазов по рис. 3-61.

М. О. Доливо-Добровольский впервые применил для короткозамкнутых двигателей двойную клетку на роторе (1893 г.). Применяемые при этом пазы показаны на рис. 3-64. В верхних пазах помещают стержни повышенного активного сопротивления, в нижних пазах—стержни с относительно малым активным сопротивлением.

Индуктивное сопротивление нижних стержней получается в несколько раз больше индуктивного сопротивления верхних стержней в соответствии с различием потокосцеплений тех и других. Потокосцепление нижних стержней определяется главным образом размерами прореза между верхней и нижней частями паза. Так как

Рис. 3-63. Пазы короткозамкнутого ротора.

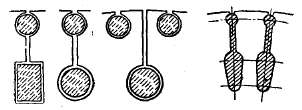

Рис. 3-64. Пазы ротора с двойной клеткой.

распределение тока между стержнями при больших скольжениях зависит в основном от их индуктивных сопротивлений, значительно превышающих их активные сопротивления, то ток вытесняется в верхние стержни, образующие клетку, называемую пусковой.

При малых скольжениях распределение тока будет зависеть в основном от активных сопротивлений клеток. Ток при этом будет проходить главным образом по нижней клетке, которая называется рабочей.

При пуске, когда ток проходит главным образом по верхним стержням, они сильно нагреваются. Чтобы нагрев верхних стержней за время пуска не получился чрезмерным, их выполняют из латуни или бронзы, чем достигается увеличение теплоемкости стержней вследствие увеличения их веса при одновременном увеличении их активного сопротивления (по сравнению с медными стержнями).

Неодинаковое нагревание верхних и нижних стержней при пуске приводит к неодинаковому их удлинению. Поэтому для двигателей с большой длиной ротора приходится применять отдельные короткозамыкающие кольца для верхних и нижних стержней (рис. 3-65; см. также рис. 3-126).

При выполнении двойной клетки из алюминия применяются пазы формы, показанной на рис. 3-64 справа. На торцах обе клетки в этом случае имеют общие короткозамыкающие кольца.

Рис. 3-65. Ротор с двойной клеткой.

Двигатели с двойной клеткой на роторе позволяют получить лучшие пусковые характеристики (рис. 3-62), чем двигатели с глубокими пазами на роторе, что достигается путем выбора надлежащих соотношений между параметрами верхней и нижней клеток. Поэтому в случае необходимости иметь короткозамкнутый двигатель с повышенным пусковым моментом при относительно небольшом пусковом токе его выполняют с двойной клеткой на роторе.

Короткозамкнутые двигатели иногда пускаются для ограничения пускового тока при пониженном напряжении. Для этой цели в цепь статора на время пуска включают активное сопротивление, реактор или автотрансформатор (§ 4-8,д).

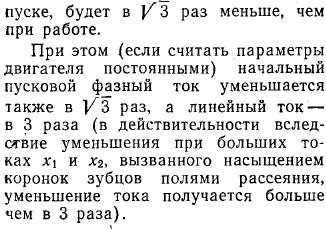

Применяется также пуск при переключении обмотки статора со звезды на треугольник (рис. 3-66), если при данном напряжении сети она должна быть соединена в треугольник. Во время пуска она соединяется звездой, а по окончании разбега переключается на треугольник. Следовательно, напряжение, приходящееся на фазу при

При понижении напряжения, приложенного к обмотке статора, заметно уменьшается начальный пусковой момент, пропорциональный квадрату первичного напряжения. Поэтому пуск при пониженном напряжении применяется только в тех случаях, где не требуется большой начальный момент (например, для электропривода к вентилятору).

Многие мощные сети, имеющиеся на заводах и электрических станциях Советского Союза, допускают непосредственное включение коротко-замкнутых двигателей больших мощностей (на сотни киловатт).

Рис. 3-66. Схема пуска короткозамкнутого двигателя при переключении обмотки статора со звезды на треугольник.

Благодаря сравнительно небольшой стоимости, простоте конструкции, большой надежности в работе и удобству в обслуживании короткозамкнутые двигатели получили значительно большее распространение, чем двигатели с контактными кольцами.

Короткозамкнутые двигатели мощностью примерно до 100—125 квт обычно выполняются со скошенными пазами ротора или статора (приблизительно на пазовое деление статора). При этом уменьшаются «паразитные моменты», действующие на ротор и статор машины. Они создаются высшими гармониками полей статора и ротора, в том числе гармониками полей, обусловленными неравномерностью воздушного зазора из-за наличия пазов. При неправильно выбранном числе пазов ротора «паразитные моменты» могут вызвать заметное ослабление пускового момента и. шум как при разбеге двигателя, так и при его работе.
