3-17. Κруговая диаграмма

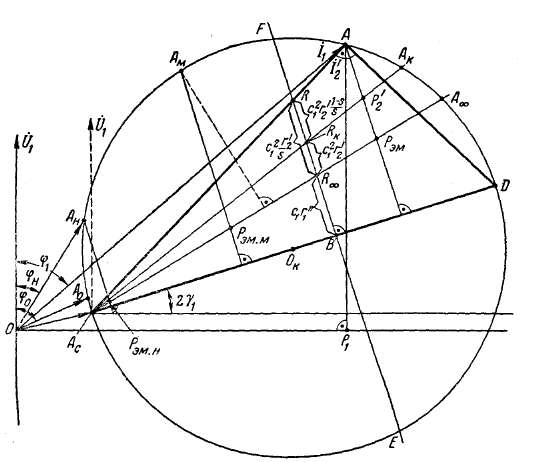

Рис. 3-53. Круговая диаграмма асинхронной машины.

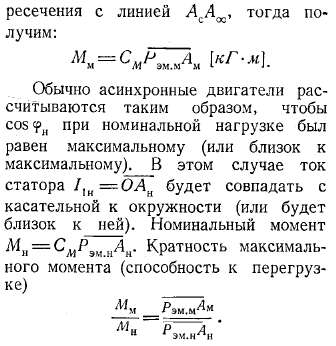

Методы построения круговой диаграммы по расчетным или опытным данным и определение с ее помощью рабочих кривых двигателя, характеризующих его рабочие свойства, рассматриваются в § 3-18,б.

При построении рассмотренной круговой диаграммы было принято, что параметры асинхронной машины r₁, r₂', x₁, х₂', r₁₂, x₁₂ остаются без изменения, а изменяется только скольжение s. Никаких других допущений не делалось. Поэтому представленная на рис. 3-53 диаграмма называется точной круговой диаграммой. Для обычных случаев, как отмечалось, комплекс С₁ можно заменить его модулем c₁ и принять, следовательно, γ=0. Тогда построение круговой диаграммы упрощается: ее диаметр расположится на линии, параллельной оси абсцисс; отрезки прямых, определяющие мощности и вращающие моменты, будут перпендикулярны к оси абсцисс. Такая упрощенная круговая диаграмма и используется при исследовании асинхронных машин, если угол γ₁ не превышает примерно 2—3°.

На практике к точной круговой диаграмме приходится обращаться при исследовании: малых машин, имеющих относительно высокое значение r₁; машин, работающих при низкой частоте тока [когда индуктивные сопротивления уменьшаются, а активные сопротивления практически остаются неизменными, что приводит согласно (3-173) к возрастанию у₁];

машин, работающих с большим активным сопротивлением, включенным последовательно с обмоткой статора.
