2-11. Соединения обмоток трансформаторов

Обратимся к однофазному трансформатору, обмотки которого показаны на рис. 2-31. Согласно ГОСТ зажимы обмоток обозначаются так, как указано на этом рисунке. Начало и конец обмотки высшего напряжения обозначаются соответственно прописными буквами А и X. Для обмотки низшего напряжения берутся строчные буквы: а — начало и х — конец обмотки.

Рис. 2-31. Обозначения зажимов обмоток однофазного трансформатора.

Рис. 2-32. Обозначения зажимов обмоток трехфазного трансформатора.

Зажимы обмоток трехфазных трансформаторов обозначаются, как указано на рис. 2-32.

Зная обозначения зажимов обмоток, мы можем правильно соединить обмотки трехфазного трансформатора и трехфазной группы в звезду или треугольник. Их необходимо также знать при включении трансформаторов на параллельную работу.

Соединение обмотки, например, высшего напряжения в звезду показано на рис. 2-33. Напомним, что в

Рис. 2-33. Соединение обмотки в звезду.

этом случае линейное напряжение в √3 раз больше фазного, а линейный ток равен фазному.

На рис. 2-34 показано соединение обмотки в треугольник. Здесь линейное напряжение равно фазному, а линейный ток в √3 раз больше фазного.

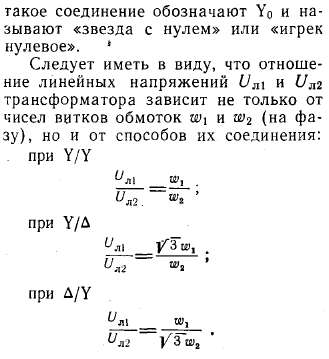

Соединение обмоток в звезду и звезду обозначают Y/Y и называют «звезда—звезда» или «игрек—игрек». Соединение обмоток в звезду и треугольник обозначают Y/Δ и называют «звезда — треугольник» или «игрек — дельта». Если от обмотки, соединенной в звезду, выводится нулевая точка, то

Рис. 2-34. Соединение обмотки в треугольник
