2-12. Группы соединений

В зависимости от сдвига по фазе между линейными первичной и вторичной э. д. с. на одноименных зажимах трансформаторы разделяются на группы соединений, причем каждую группу составляют трансформаторы с одинаковым сдвигом по фазе между указанными э., д. с.

Для обозначения группы соединений выбирается ряд целых чисел от 1 до 12; здесь условно принято, что единица соответствует 30° по аналогии с углами между минутной и часовой стрелками часов в 1, 2, ..., 12 ч. При определении группы соединений с вектором э. д. с. обмотки высшего напряжения нужно совместить минутную стрелку, а с вектором э. д. с. обмотки низшего напряжения — часовую стрелку. Отсчет угла производится от минутной стрелки к часовой по направлению их вращения.

Обратимся к однофазному трансформатору, обмотки которого представлены на рис. 2-35. Если они вы-

Рис. 2-35. Однофазный трансформатор 1/1-12.

Рис. 2-36. Однофазный трансформатор 1/1-6.

Рис. 2-37. Трехфазный трансформатор Y/Y-12.

полнены при одинаковом направлении намотки (например, по часовой стрелке, если смотреть от A к X и от а к х), то наведенные в них э. д. с. изобразятся векторами, направленными в одну и ту же сторону (рис. 2-35). Такой трансформатор принадлежит к группе соединений, обозначаемой числом 12. Его условное обозначение: 1/1-12.

Если тот же трансформатор будет иметь обмотку, например, низшего напряжения, у которой будут переставлены обозначения зажимов по сравнению с предыдущим случаем, то сдвиг между э. д. с. будет равен 180° (рис. 2-36). Такой трансформатор принадлежит к группе соединений, обозначаемой числом 6.

Обратимся к трехфазному трансформатору, представленному на рис. 2-37. Здесь обе обмотки соединены в звезду и намотаны в одинаковом направлении от начал к концам фаз. Векторные диаграммы э. д. с. показывают, что сдвиг между линейными э. д. с. АВ и ab в данном случае равен 0°. В этом мы убеждаемся, совместив при наложении диаграмм точки А и а. Следовательно, рассматриваемый трансформатор принадлежит к группе 12. Его полное обозначение: Y/Y-12.

Если у трехфазного трансформатора группы 12 поменять местами начала и концы фаз, например обмотки низшего напряжения, то получается трансформатор группы 6 (рис. 2-38). Его обозначают: Y/Y-6.

Трехфазные трансформаторы с соединением обмоток Y/Y принадлежат к группам 6 и 12, если на каждом стержне сердечника помещены одноименные фазы. Если же у одной из обмоток сделать круговое перемещение обозначений зажимов, например вместо а—b—с

Рис. 2-38. Трехфазный трансформатор Y/Y-6.

сделать с—а—b и затем b—с—а, то при каждом перемещении будем поворачивать звезду вторичных э. д. с. на 120° и, следовательно, переходить от группы 12 к группам 4 и 8, а от группы 6 — к группам 10 и 2. Таким образом, при соединении обмоток Y/Y можем получить все четные группы соединений: 2, 4, 6, 8, 10, 12.

Обратимся к трехфазному трансформатору с соединением обмоток Y/A, представленному на рис. 2-39. Векторные диаграммы з. д. с, приведенные на этом же рисунке, показывают, что сдвиг между линейными э. д. с. здесь равен 330°. Следовательно, трансформатор принадлежит к группе 11. Он обозначается: Y/A-11.

Если у рассмотренного трансформатора (рис. 2-39) поменять местами качала и концы фаз обмотки низшего напряжения, то получается трансформатор группы 5 (рис. 2-40) со сдвигом между линейными э. д. с, равным 150°. Такой трансформатор обозначается Y/A-5.

Если сделать круговое перемещение обозначений зажимов для обмотки низшего напряжения трансформаторов, представленных на рис. 2-39 и 2-40, то перейдем соответствен-

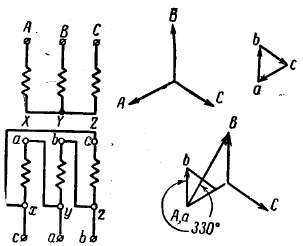

Рис. 2-39. Трехфазный трансформатор Y/A-11.

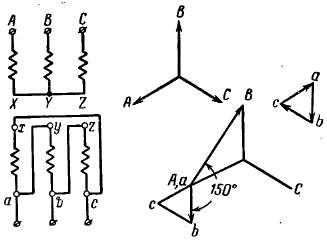

Рис. 2-40. Трехфазный трансформатор Y/Δ-5.

но от группы 11 к группам 3 и 7 и от группы 5 к группам 9 и 1. Следовательно, при соединении обмоток Y/Δ (или Δ/Y) можем получить все нечетные группы: 1, 3, 5, 7, 9, 11.

Такое большое разнообразие групп соединений трансформаторов не только не требуется, но вызывало бы большие затруднения на практике, например при осуществлении параллельной работы трансформаторов (§ 2-17).

В СССР стандартизованы только две группы соединений: 12 и 11. Все выпускаемые советскими заводами нормальные однофазные трансформаторы и трехфазные с соединением обмоток Y/Y принадлежат к группе 12. а трехфазные трансформаторы с соединением обмоток Y/Δ — к группе 11.
