Для трансформирования трехфазного тока применяются или трехфазные трансформаторы, или «трехфазные группы», состоящие из трех однофазных трансформаторов.

Наибольшее распространение на практике получили трехфазные стрежневые трансформаторы с расположением стержней в одной плоскости.

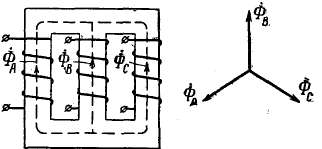

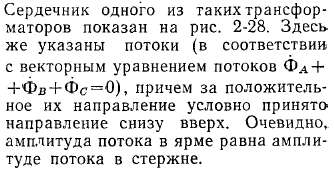

Рис. 2-28. Сердечник трехфазного стержневого трансформатора.

Трехфазная группа, состоящая из трех однофазных трансформаторов, представлена на рис. 2-29. Одна из ее

Рис. 2-29. Трехфазная группа.

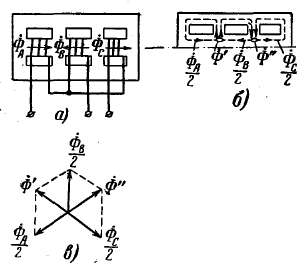

Рис. 2-30. Трехфазный броневой трансформатор и распределение потоков в его сердечнике.

обмоток соединена в звезду, другая, как правило, соединяется в треугольник (§ 2-13).

На рис. 2-30,а представлен трехфазный броневой трансформатор. Обычно его стержни располагаются горизонтально с помещенными на них дисковыми чередующимися обмотками (рис. 2-8). Здесь различают продольные ярма, расположенные параллельно стержням, и поперечные ярма, расположенные перпендикулярно стержням. Продольные и поперечные ярма выполняются обычно с сечением, равным примерно половине сечения стержня. В трехфазном броневом трансформаторе средняя фаза первичной и вторичной обмоток должна быть соединена в обратном порядке по сравнению с крайними фазами. На рис. 2-30,а показано соединение обмотки высшего напряжения в звезду. Здесь правый зажим средней фазы принят за начало фазы, а левый — за ее конец в противоположность тому, что принято для крайних фаз. Только в этом случае поток в промежуточных поперечных ярмах равен полусумме потоков соседних стержней (рис. 2-30,б и в).

Неправильным будет соединение, при котором за начало и конец средней фазы приняты такие же зажимы, что и для крайних фаз, так как в этом случае в промежуточных поперечных ярмах поток будет равен полуразности потоков в соседних стержнях, т. е. в √3 раз больше, чем в предыдущем случае.
