2-5. Схема замещения

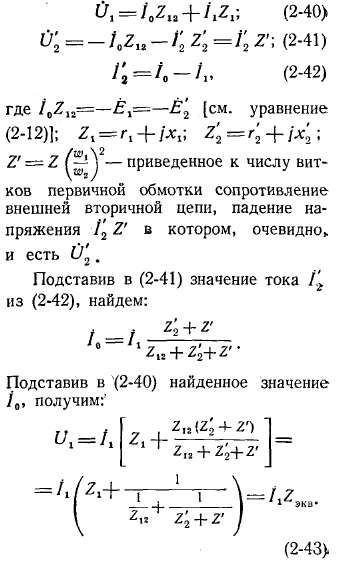

Расчеты, связанные с исследованием работы трансформатора, можно свести к расчетам простых цепей переменного тока. Для этого заменим трансформатор некоторой схемой, сопротивление которой Z_экв определим из уравнений напряжений (2-36) и (2-38) и уравнения токов (2-17). Перепишем эти уравнения в следующем виде:

Сопротивлению Z_экв соответствует схема, представленная на рис. 2-17. Она называется схемой замещения трансформатора. Здесь ветвь с сопротивлением Z₁₂ может быть названа ветвью намагничивания. Очевидно, что уравнения напряжений и токов, составлен-

Рис. 2-17. Схема замещения трансформатора.

ные согласно законам Кирхгофа для этой схемы, будут такими же, как и уравнения (2-40)— (2-42).

В схеме замещения переменным параметром является сопротивление Z'; остальные ее параметры можно считать постоянными. Они могут быть определены путем расчета, а также опытным путем. В последнем случае обращаются к данным опытов холостого хода и короткого замыкания.
