2-6. Опыт холостого хода

Рис. 2-18. Схема при опыте холостого хода для однофазного трансформатора.

быть соизмеримы с потерями холостого хода.

Измерения U₁ и U₂₀ производятся при помощи вольтметров или при высоком напряжении при помощи вольтметров и измерительных трансформаторов напряжения. По данным измерений находят коэффициент трансформации: U₂₀/U₁≈ω₂/ω₁. По амперметру и ваттметру находят ток I₀ и мощность Р₀ в случае однофазного трансформатора. В случае трехфазного трансформатора необходимо измерить токи во всех трех фазах, так как вследствие несимметрии магнитных цепей отдельных фаз токи в них будут различны. За ток холостого хода здесь принимается среднее арифметическое токов отдельных фаз, т. е.

Мощности отдельных фаз также различны; поэтому мощность, потребляемую трехфазным трансформатором при холостом ходе, следует измерять двумя ваттметрами по схеме рис. 2-19.

Для нормальных силовых трансформаторов ток холостого хода составляет (0,10—0,04)I_н при номинальных мощностях от 5 до нескольких тысяч киловольт-ампер.

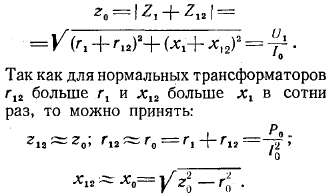

Холостому ходу будет соответствовать схема замещения рис. 2-17 при Z' = ∞. Следовательно, по данным опыта холостого хода получаем:

Рис. 2-19. Схема при опыте холостого хода для трехфазное трансформатора.
