2-3. Холостой ход трансформатора

Под холостым ходом трансформатора понимается режим его работы при разомкнутой вторичной обмотке. В этих условиях трансформатор со стороны первичной обмотки во всем подобен катушке со стальным сердечником.

Обратимся к рис. 2-11, где схематически изображен однофазный трансформатор. Здесь первичная обмотка с числом витков ω1 и вторичная обмотка с числом витков ω2 расположены для наглядности на разных стержнях.

Пусть к первичной обмотке при разомкнутой вторичной подведено напряжение u1. По первичной обмотке будет протекать ток i0. В трансформаторе возникнет магнитное поле, которое будет создаваться намагничивающей силой (н. с.) i0ω1 первичной обмотки. Магнитным полем вне сердечника можем вначале пренебречь, так как магнитная проницаемость стали во много раз больше магнитной проницаемости воздуха (или масла).

Полю в сердечнике соответствует магнитный поток Ф, сцепляющийся со всеми витками обеих обмоток. Он бу-


дет наводить в первичной обмотке э. д. с.


и во вторичной обмотке э. д. с.


Напряжение на зажимах первичной обмотки




Рис. 2-11. Холостой ход трансформатора.

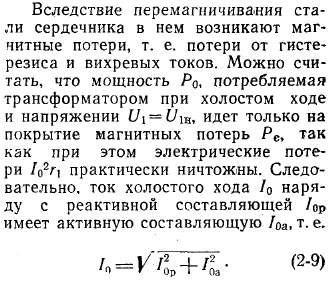

Отношение напряжений при холостом ходе трансформатора называется коэффициентом трансформации. Обычно берется отношение высшего напряжения к низшему. Если при холостом ходе трансформатора к его первичной обмотке подведено номинальное напряжение U, указанное на щитке трансформатора, то на зажимах вторичной обмотки должно получиться вторичное номинальное напряжение U20=U.


Реактивная составляющая I0 , которую называют также намагничивающим током, идет на создание магнитного поля в сердечнике трансформатора. Ее значение определяется из расчета магнитной цепи трансформатора (§2-14).

Активная составляющая тока холостого хода I определяется по формуле


Магнитные потери могут быть рассчитаны по обычным формулам (§ 2-14).

Приложенное к первичной обмотке напряжение и,, как отмечалось, уравновешивается в основном э. д. с. e1. Поэтому при синусоидальном и1 мы можем



Рис. 2-12. Векторная диаграмма трансформатора при холостом ходе.

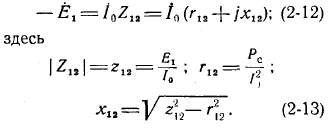

написать векторное (комплексное) уравнение


Следовательно, векторная диаграмма трансформатора при его холостом ходе будет иметь вид, представленный на рис. 2-12. Она отличается от диаграммы для реактивной катушки со стальным сердечником только наличием вектора вторичной э. д. с. Так же как и для реактивной катушки со стальным сердечником, можно написать:
