2-2. Основные элементы устройства

Основными частями трансформатора являются его сердечник и обмотки. Сердечник для уменьшения потерь от вихревых токов собирается из листов специальной электротехнической стали с относительным содержанием кремния до 4—5%. Толщина стали берется 0,5 или 0,35 мм (еще более тонкие листы применяются при повышен-


Рис. 2-2. Листы сердечника однофазного трансформатора при сборке их "внахлестку".

ной частоте тока). Листы перед сборкой сердечника покрываются с обеих сторон лаком, что дает более прочную и тонкую изоляцию между листами, чем бумага, которой иногда оклеиваются листы до нарезки их на полосы.

Сердечник состоит из стержней, на которых помещаются обмотки, и ярм, которые замыкают стержни и не имеют обмоток. Сборка листов (полос) сердечника производится, как правило, «внахлестку». Таким путем удается свести до весьма малого значения магнитные сопротивления стыков между стержнями и ярмами.

На рис. 2-2 показаны отдельные слои листов, из которых состоит сердечник однофазного трансформатора, а на рис. 2-3 — два слоя листов сердечника трехфазного трансформатора.


Рис. 2-3. Листы сердечника трехфазного транс форматора при сборке их "внахлестку".



Рис. 2-4. Изоляция шпильки, стягивающей листы сердечника.

Листы сердечника стягиваются при помощи накладок и шпилек, изолированных от листов (рис. 2-4). Листы верхнего ярма окончательно закладываются и затем стягиваются, после того как помещены обмотки на стержнях сердечника (рис. 2-5):


Рис. 2-5. Сборка сердечника трехфазного трансформатора.

Различные формы сечения стержня и ярма представлены на рис. 2-6 и 2-7. Сечение по рис. 2-6,а применяется лишь для небольших трансформаторов; сечения по рис. 2-6,б и в применяются для трансформаторов средней и большой мощности. При большом числе ступеней сечения его периметр приближается к окружности, и, следовательно, при том же сечении стержня уменьшается средняя длина витка обмоток, а при этом и количество расходуемой обмоточной меди.

По выполнению сердечника принято различать два типа трансформаторов: стержневой и броневой. Стержне-


Рис. 2-6. Форма сечения стержней.


Рис. 2-7. Формы сечения ярма.

вой тип трансформатора (рис. 2-5) получил преобладающее применение на практике. Однофазный броневой трансформатор показан на рис. 2-8. Из броневых трансформаторов в Советском Союзе получили некоторое распространение однофазные броневые трансформаторы малой мощности: радиотехнические, звонковые и др.

Обмотки трансформаторов выполняются в виде цилиндрических катушек из проводников круглого или прямоугольного сечения, изолированных хлопчатобумажной пряжей или специальной (кабельной) бумагой.

В зависимости от номинального напряжения следует различать обмотку низшего напряжения и обмотку высшего напряжения. Обмотка низшего напряжения (НН) помещается ближе к стержню,

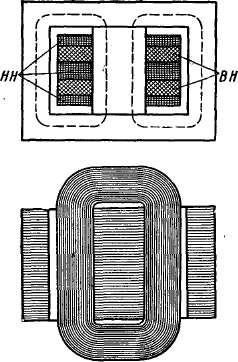

Рис. 2-8. Однофазный броневой трансформатор с дисковыми чередующимися обмотками.

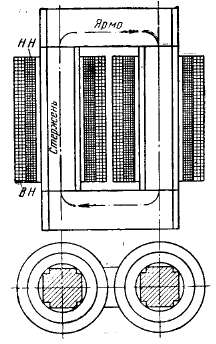

Рис. 2-9. Однофазный стержневой трансформатор с концентрическими обмотками.

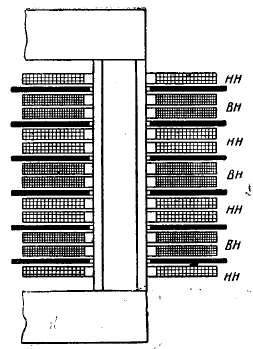

Рис. 2-10. Дисковая чередующаяся обмотка.

а обмотка высшего напряжения (ВН) — снаружи; она охватывает обмотку низшего напряжения (рис. 2-9). При таком расположении обмоток уменьшается расход изоляционных материалов, так как обмотка высшего напряжения относительно стержня будет иметь собственную изоляцию и изоляцию обмотки низшего напряжения. Обмотки, показанные на рис. 2-9, называются концентрическими.

Иногда каждую из обмоток разделяют на отдельные катушки и располагают их на стержне в чередующемся порядке, как показано на рис. 2-10. Такие обмотки называются дисковыми чередующимися. Они на практике встречаются редко и применяются главным образом для броневых трансформаторов (рис. 2-8).

Трансформаторы выполняются с воздушным и масляным охлаждением. Первые называются сухими, вторые — масляными. В масляных трансформаторах сердечник вместе с обмотками помещается в баке с маслом. Масляные трансформаторы более надежны в работе. Масло предохраняет изоляцию обмоток от вредного воздействия воздуха, улучшает условия охлаждения обмоток и сердечника, так как имеет большую теплопроводность, чем воздух; кроме того, вследствие большой диэлектриче-

ской прочности позволяет сократить изоляционные расстояния, т. е. расстояния от меди обмоток до стали сердечника.
