4. ПРАВИЛА ИЗОБРАЖЕНИЯ СХЕМ СОЕДИНЕНИЙ НА ЧЕРТЕЖАХ

Схемы соединений обмоток электрических машин выполняют: при развертке обмотки на плоскость (рис. 1);

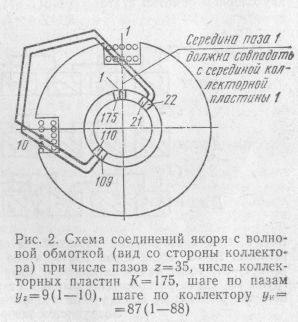

применительно к виду на обмотку с определенной стороны изделия (рис. 2,3,4);

с расположением элементов обмотки, удобным для чтения схемы (рис. 5).

При развертке на плоскость:

места разреза с обеих сторон развертки обозначают штрих-пунктирной линией;

конфигурация катушки (секции) на схеме должна приближенно отображать конфигурацию реальной катушки (секции);

элемент обмотки, состоящей из нескольких проводников, изображают одной линией, а при подходе к местам соединения с другими токо-

проводящими элементами каждый проводник или группу проводников (например, секцию) показывают отдельной линией (см. рис. 1);

сторону, лежащую ближе к воздушному зазору, показывают сплошной линией, сторону, лежащую за ней (невидимую), — штриховой линией той же толщины;

номера пазов располагают в разрывах активных сторон катушек.

При виде на обмотку с определенной стороны:

в случае необходимости на поле чертежа схемы помещают надпись, поясняющую, с какой стороны показан вид на обмотку;

элементы обмоток и соединения, расположенные с противоположной стороны, показывают штриховыми линиями;

для показа направления намотки полюсную катушку допускается изображать в виде витка или нескольких витков (рис. 6).

В схемах с расположением элементов обмотки, удобным для чтения (см. рис. 5), катушечные группы изображаются в виде прямоугольников.

В прямоугольниках (см. рис. 5) над диагональю указывают номер катушечной группы, под диагональю — число катушек в ней.

На изображаемых элементах обмотки (катушке, катушечной группе, секции, витке) и соединении в схемах в случае необходимости указывают направление тока. Если схема состоит из ряда повторяющихся элементов, можно сокращать ее графику (см. рис. 2). Элементы, принадлежащие разным обмоткам и разным фазам, допускается выполнять линиями разной толщины. Отдельные элементы могут быть выделены линиями большей толщины.

Начала и концы элементов обмоток могут быть обозначены числами или буквами: Н — начало элемента, К — конец элемента. К буквенным обозначениям в случае необходимости добавляют порядковые номера обмоток (H1, К1, Н2, К2 и т. д.).

Полярность главных полюсов электрических машин обозначают буквами N (северный полюс) и S (южный полюс), полярность добавочных полюсов — соответственно буквами п и s.

Пазы или отдельные стороны катушек (секций) при отсутствии пазов на схеме могут быть пронумерованы.

Необходимые данные для выполнения обмотки могут быть помещены в таблице.

Рис. 6. Изображение полюсной катушки с указанием направления намотки
