5. ДОПУСТИМЫЕ НАГРЕВЫ ОБМОТОК
Изоляционные материалы по нагревостойкости подразделяются на семь классов (табл. 10).
Номинальные данные электрических машин относятся к их работе на высоте до 1000 м над уровнем моря и температуре газообразной охлаждающей среды 40° С. Предельно допускаемые превышения температуры * обмоток над температурой охлаждающей среды при этих условиях должны соответствовать табл. 11. При работе машины в условиях, отличающихся от указанных, номинальные данные должны быть изменены.
* Превышением температуры называется разность между температурой окружающей среды и температурой тела.
Таблица 10. Классификация электроизоляционных материалов понагревостойкости
|
Обозначение класса нагре-востойкости
|
Температура, характеризующая данный класс нагревостойКОСТИ, °С
|
Основные группы электроизоляционных материалов
|
|
Y
|
90
|
Волокнистые материалы из целлюлозы, хлопка и натурального шелка, не пропитанные и не погруженные в жидкий электроизоляционный материал
|
|
A
|
105
|
Волокнистые материалы из целлюлозы, хлопка или натурального, искусственного и синтетического шелка, в рабочем состоянии пропитанные или погруженные в жидкий электроизоляционный материал
|
|
E
|
120
|
Синтетические органические материалы (пленки, волокна, смолы, компаунды и т. д.) и другие материалы, для которых установлено, что они могут работать при температуре до 120° С
|
|
В
|
130
|
Материалы на основе слюды (в том числе на органических подложках), асбеста и стекловолокна, применяемые с органическими связующими и пропитывающими составами
|
|
F
|
155
|
Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с синтетическими связующими и пропитывающими составами, соответствующие данному классу нагревостойкости
|
|
Н
|
180
|
Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с кремнийорганическими связующими и пропитывающими составами, кремнийорганические эластомеры
|
|
С
|
Свыше 180
|
Слюда, керамические материалы, стекло, кварц и другие материалы
|
Примечания: 1. Указанные в таблице температуры являются предельно допустимыми для электроизоляционных материалов при их длительном использовании в электрических машинах и аппаратах, работающих в нормальных эксплуатационных условиях.
2. Температура в наиболее нагретом месте изоляции не должна превышать указанных величин при работе электрооборудования в нормальном режиме.
3. Вместе с электроизоляционными материалами данного класса разрешается применять материалы предшествующих классов при условии, что под действием температуры, допустимой для материалов более высокого класса, электрические и механические свойства комплексной изоляции не претерпевают изменений, приводящих к непригодности изоляции для длительной работы.
Таблица 11. Допустимые превышения температур обмоток в электрических машинах, определяемые методом сопротивлений
|
Обмотка
|
Превышение температуры, °С, при классе изоляции
|
|
A
|
E
|
B
|
F
|
H
|
|
Обмотка переменного тока машин мощностью 5000 кВ•А и выше или с длиной сердечника 1 м и более
|
60
|
70
|
80
|
100
|
125
|
|
Обмотка переменного тока машин мощностью менее 5000 кВ•А или с длиной сердечника менее 1 м
|
60
|
75
|
80
|
100
|
125
|
|
Обмотка возбуждения машин постоянного и переменного тока с возбуждением постоянным током, а также якорная обмотка, соединенная с коллектором
|
60
|
75
|
80
|
100
|
125
|
|
Обмотка возбуждения неявно-полюсных машин с возбуждением постоянным током
|
—
|
—
|
90
|
110
|
135
|
|
Однорядная обмотка возбуждения с оголенными поверхностями
|
65
|
80
|
90
|
110
|
135
|
|
Обмотка возбуждения малого сопротивления, имеющая несколько слоев, и компенсационная обмотка
|
60
|
75
|
80
|
100
|
125
|

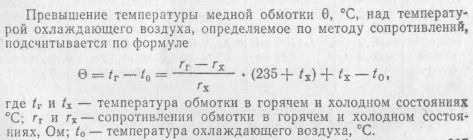

 Если обмотка изготовлена из алюминия, то в формуле число 235 следует заменить цифрой 245.
