3. МАРКИРОВКА ВЫВОДОВ ОБМОТОК ЭЛЕКТРИЧЕСКИХ МАШИН
Начала и концы обмоток электрических машин обозначают в соответствии с ГОСТ 183—74 (табл. 3—6).
Таблица 3. Выводы обмоток машин постоянного тока
Продолжение табл. 3
Примечания: 1. При наличии в машине нескольких обмоток одного наименования выводы их начал и концов помимо буквенных обозначений имеют цифровые обозначения 1—2, 3—4, 5—6 и т. д.
2. Концы обмоток, соединенные между собой внутри электрической машины и не выведенные наружу, не обозначают.
3. Обозначение вывода должно быть выполнено так, чтобы при вращении ротора по часовой стрелке в режиме электродвигателя ток во всех обмотках (за исключением размагничивающих обмоток на главных полюсах) проходил в направлении от начала 1 к концу 2.

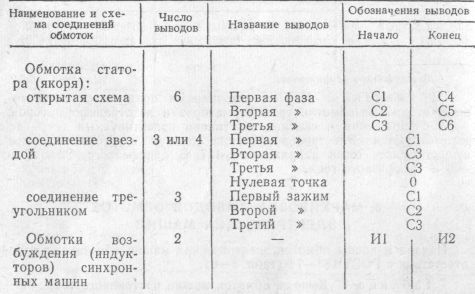

Таблица 4. Выводы обмоток трехфазных машин и обмоток возбуждения синхронных машин
 Таблица 5. Выводы обмоток роторов трехфазных асинхронных двигателей
|
Число выводов
|
Название выводов
|
Обозначение выводов
|
|
3
|
Первая фаза
|
Р1
|
|
|
Вторая »
|
Р2
|
|
|
Третья »
|
Р3
|
|
4
|
Первая »
|
Р1
|
|
|
Вторая »
|
Р2
|
|
|
Третья »
|
Р3
|
|
|
Нулевая точка
|
0
|
Примечание. Контактные кольца роторов асинхронных двигателей трехфазного и однофазного тока должны обозначаться теми же буквами, что и присоединенные к ним выводы обмотки ро-
Продолжение табл. 5
тора; при этом кольца следует располагать в порядке указанных цифр, а кольцо Р1 должно быть наиболее удаленным от обмотки ротора. Обозначение самих колец буквами необязательно.

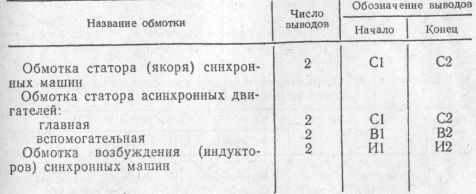

Таблица 6. Выводы обмоток однофазных машин
 Примеры обозначения выводов для обмоток двигателя с четырьмя частотами вращения приведены ниже:
|
Число полюсов
|
Обозначения выводов
|
|
4
|
4С1;
|
4С2,
|
4С;
|
|
6
|
6С1;
|
6С2;
|
6С;
|
|
8
|
8С1;
|
8С2;
|
8С3
|
|
12
|
12С1;
|
12С2;
|
12С;
|
В малых машинах, где буквенное обозначение выводных концов затруднено, допускается для обозначения применять разноцветные провода (табл.7—9).

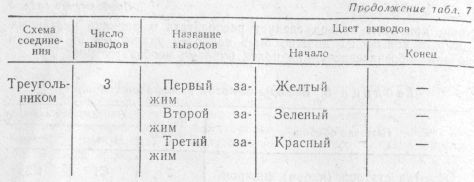

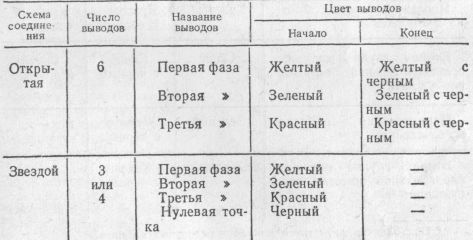

Таблица 7. Обозначение выводов трехфазных асинхронных машин разноцветными проводами

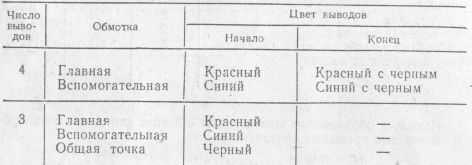

 Таблица 8. Обозначение выводов однофазных асинхронных машин разноцветными проводами

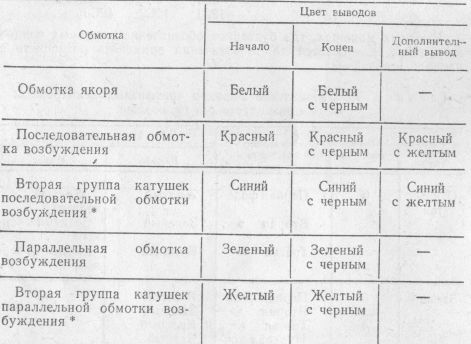

 Таблица 9. Обозначение выводов коллекторных машин постоянного и переменного тока разноцветными проводами
 * При наличии двух групп или двух отдельных катушек.
