Главная обмотка в однофазном асинхронном двигателе обычно занимает 2/3 пазов сердечника статора. Число проводников в ее пазу

Меньшие значения числового коэффициента в скобках соответствуют двигателям большей мощности (около 1 кВт) с кратковременным или повторно-кратковременным режимом работы,

Сечение провода без изоляции рабочей обмотки предварительно можно определить по формуле

где S — сечение, мм², провода обмотки трехфазного электродвигателя.

Вспомогательная пусковая обмотка укладывается в 1/3 пазов статора и обычно выполняется с дополнительным внешним сопротивлением или с бифилярными катушками.

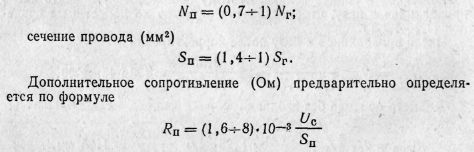

Во вспомогательной обмотке с дополнительным внешним сопротивлением число проводников в пазу

и окончательно уточняется при испытании электродвигателя.

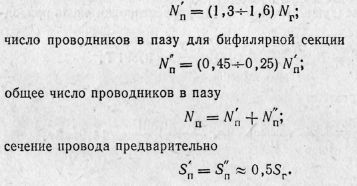

В пусковой обмотке с бифилярными катушками число проводников в пазу для основной секции

С точки зрения получения наилучших пусковых свойств применение обмотки с дополнительным внешним сопротивлением предпочтительнее, так как здесь имеется возможность увеличить величину пускового момента без перемотки обмотки.

Ток (А) в рабочей обмотке однофазного двигателя (при числе параллельных ветвей а=1)

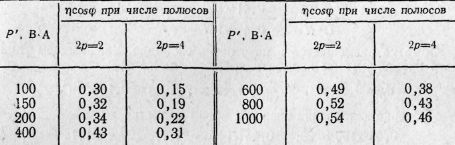

Таблица 53. Энергетический кпд однофазных асинхронных двигателей с пусковыми элементами

Во время пуска однофазный двигатель, переделанный из трехфазного, иногда застревает при разгоне на низкой скорости. Такое явление часто наблюдается у двухполюсных двигателей.

Условия пуска улучшаются при увеличении воздушного зазора и повышении сопротивления обмотки ротора. Зазор может быть увеличен путем проточки ротора. Сопротивление короткозамкнутой обмотки возрастает при уменьшении сечения короткозамыкающих колец и стержней. Кольца для этой цели можно проточить на токарном станке, а сечение стержней можно уменьшить путем высверливания или продольного их разрезания. Часть материала стержней при этом удаляется, сечение на некоторой длине уменьшается, и сопротивление увеличивается. Материал надо удалить в симметрично расположенных по окружности ротора стержнях.

Пусковые свойства улучшаются также при применении двухслойных обмоток с укорочением шага на 1/3 полюсного деления.

В однофазных электродвигателях пусковой момент может значительно снизиться из-за падения напряжения в подводящих проводах при большой величине пускового тока, на который однофазные сети обычно не рассчитаны. В этом случае необходимо увеличить сечение подводящих проводов от источника питания.

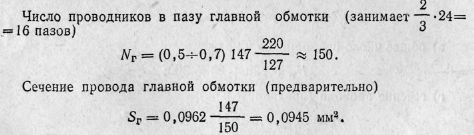

Пример. Данные трехфазного двигателя: мощность 120 Вт; напряжение 127/220 В; синхронная частота вращения 1500 об/мин; N=147; d=0,35 мм; S = 0,0962 мм²; марка провода ПЭЛШО; z₁=24.

Требуется пересчитать обмотку статора на однофазную без изменения частоты вращения на напряжение сети 220 В.
