24. СХЕМЫ ОБМОТОК МНОГОСКОРОСТНЫХ ТРЕХФАЗНЫХ АСИНХРОННЫХ ДВИГАТЕЛЕЙ

Многоскоростные трехфазные асинхронные двигатели обычно изготовляют на две, три и четыре частоты вращения.

Двухскоростные двигатели на кратные частоты вращения (число полюсов 2р=4/2; 8/4; 12/6) имеют на статоре одну двухслойную обмотку, которая может переключаться на два разных числа полюсов 4 и 2,8, и 4,12 и 6.

Двухскоростные двигатели на некратные частоты вращения (2р=6/4) имеют две отдельные обмотки, расположенные в одних и тех

Рис. 48. Развернутая схема двухскоростной двухслойной обмотки при 2р=4/2, z=24, а=1 и соединении фаз Δ/YY

Рис 49. Развернутая схема двухскоростной двухслойной обмотки при 2р=4/2, z=36, а=1 и соединении фаз Δ/YY

Рис. 50. Развернутая схема двухскоростной двухслойной обмотки при 2р=8/4, z=36, а=1 и соединении фаз Δ/YY

же пазах. В этом случае обмотки выполняют однослойными с концентрическими катушками. Катушечные группы обычно соединяют последовательно (число параллельных ветвей а=1), а фазы— в звезду, чтобы избежать замкнутых контуров при включенной в сеть второй обмотке.

Двигатели на три и четыре частоты вращения имеют также две отдельные обмотки. При трех частотах вращения одна обмотка переключается на два разных числа полюсов, а вторая имеет промежу-

Рис. 51. Торцовая схема двухскоростной двухслойной обмотки при 2р=8/4, а=1 и соединении фаз Δ/YY

точное число полюсов. У двигателей на четыре частоты вращения каждая из обмоток переключается на два числа полюсов.

На рис. 48—56 приведены наиболее распространенные схемы обмоток статоров многоскоростных двигателей.

При небольших размерах расточки статора и числе полюсов 2р=4/2 применяют такие двухслойные обмотки (рис. 48, 49), у которых часть катушек укладывается на дно паза, а часть — у клина (в верхнем слое обмотки). Например, у обмотки, схема которой представлена на рис. 48, катушки в пазы 1,2—7,8; 3,4—9,10 и 5,6—11,12 укладывают обеими сторонами на дно паза, а катушки в пазах 21,22—3,4; 23,24—5,6 и 19,20—1,2— обеими сторонами у клина. Это облегчает укладку обмотки, так как не приходится поднимать

верхние стороны первых катушек при закладке в пазы катушек последнего шага. Остальные катушки укладываются как в обычной двухслойной обмотке.

Двухслойная двухскоростная обмотка изготовляется в виде катушечных групп, укладка которых производится как в обычной двухслойной обмотке. Соединение выводов катушечных групп двухскоростной обмотки может быть также представлено в виде круговой схемы. На рис. 51 и 53 изображены торцовые схемы, соответствующие развернутым схемам, показанным на рис. 50 и 52.

Рис. 52. Развернутая схема двухскоростной двухслойной обмотки при 2р=8/4, z=36, a=2 и соединении фаз Δ/YY

Катушечные группы в двухслойных двухскоростных обмотках в каждой фазе разделяются на две части таким образом, чтобы при подключении на меньшее число полюсов ток в половине катушечных групп изменял направление. При большем числе полюсов направление тока во всех катушечных группах фазы одинаково. На рисунках направление тока в группах показано при подключении на большее число полюсов сплошной стрелкой, при подключении на меньшее число полюсов — пунктирной. Направление тока на схемах в первой и второй фазах принято от начала фазы к концу, в третьей фазе — от конца к началу.

Рассмотрим для примера схему, показанную на рис. 51. Из нее следует, что должны быть соединены между собой выводы катушечных групп: 2—13, 4—15, 10—21, 12—23, 18—5, 20—7. Начала фаз присоединяются к выводам: 8С1—1—24; 8С2—8—9; 8С3—16—17; 4С1 —14—19; 4С3—3—22; 4С2—6—11.

При включении схемы на большее число полюсов к сети присоединяются начала фаз 8С1, 8С2 и 8СЗ. При этом ток в катушечных группах каждой фазы направлен одинаково; в первой и второй фазах—от начала к концу (от нечетной цифры к четной), в третьей — от конца к началу. При включении на меньшее число полюсов ток в половине катушечных групп каждой фазы меняет направление на противоположное (группы: 1—2,3—4, 11—12, 13—14; 15—16; 23—24).

Рис. 53. Торцовая схема двухскоростной двухслойной обмотки при 2р=8/4, a=2 и соединении фаз Δ/YY

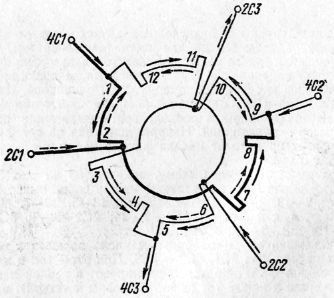

Рис. 54. Торцовая схема двухскоростной двухслойной обмотки при 2р=4/2, a=1 и соединении фаз Δ/YY

Рис. 55. Торцовая схема двухскоростной двухслойной обмотки при 2р=12/6, a=1 и соединении фаз Δ/YY

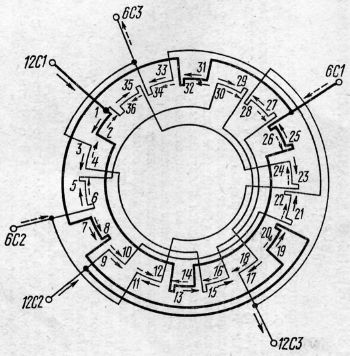

Рис. 56. Торцовая схема двухскоростной двухслойной обмотки при 2р=12/6, а=3 и соединении фаз Δ/YY

У многоскоростного двигателя одновременно к сети подключается одна из обмоток (рис. 57). Если эта обмотка с переключением чисел полюсов и включается на высшую скорость, то остальные выводы от нее при соединении фаз Δ/YY замыкаются накоротко (зажимы

Рис. 57. Схема включения электродвигателей на четыре скорости вращения

12С1, 12С2, 12С3 и 8С1, 8С2, 8С3 при включении соответственно на шесть и четыре полюса). Выводы второй обмотки остаются разомкнутыми.
