25. СХЕМЫ ВКЛЮЧЕНИЯ ОДНОФАЗНЫХ АСИНХРОННЫХ ДВИГАТЕЛЕЙ

Однофазные двигатели имеют на статоре две обмотки: рабочую и вспомогательную. Последняя включается только на время пуска и поэтому называется пусковой. Рабочую обмотку называют также главной фазой, а пусковую — вспомогательной. Питание однофазных двигателей осуществляется от однофазной сети.

Широкое распространение имеют однофазные двигатели, у которых постоянно включены две обмотки (две фазы). Такие двигатели по принципу действия относятся к двухфазным, но поскольку их включают в однофазную сеть, а во вспомогательной фазе таких двигателей имеется обычно постоянно включенный конденсатор, то они и называются однофазными конденсаторными двигателями в отличие от однофазных двигателей с пусковой обмоткой.

Роторы однофазных двигателей, в том числе и конденсаторных, выполняют в большинстве случаев короткозамкнутыми.

Пусковая обмотка однофазного двигателя имеет большую плотность тока, включается только на период пуска и по достижении скорости, близкой к номинальной, должна быть отключена. Время нахождения её под током ограничено. Так, например, для микродвигателей единой серии типа АОЛБ, АОЛГ это время во избежание перегрева обмотки не должно превышать 3 с. Частые пуски могут привести к перегреву пусковой обмотки.

Для микродвигателей единой серии допускается три пуска подряд из холодного и один из горячего состояния при условии соблюдения времени нахождения обмотки при пуске 3 с.

Пусковая обмотка отключается центробежным или кнопочным выключателем, реле максимального тока, биметаллическим тепловым реле и другими устройствами.

Для изменения направления вращения однофазного двигателя надо переключить выводы одной из фаз статора.

В зависимости от вида пускового элемента, включаемого во вспомогательную фазу, различают однофазные двигатели с пусковым сопротивлением (рис. 58, а) и с пусковой емкостью (рис. 58, б).

Пусковое сопротивление может быть внешним, т. е. расположенным вне обмотки и включенным с нею последовательно, или внесенным. Двигатели с внесенным во вспомогательную обмотку сопротивлением называются также двигателями с повышенным сопротивлением пусковой фазы. В этом случае пусковая обмотка обычно выполняется с бифилярными катушками проводом уменьшенного сечения. Двигатели с пусковой емкостью или внешним сопротивлением называются однофазными двигателями с пусковыми элементами.

Однофазные конденсаторные двигатели имеют или две емкости — пусковую и рабочую (рис. 58, в), или только одну — рабочую (рис. 58, г). Пусковой конденсатор включается только на период пуска и служит для увеличения пускового момента.

В последние годы выпускаются универсальные асинхронные микродвигатели, предназначенные для работы как от трехфазной, так и от однофазной сети. При включении в трехфазную сеть фазы обмотки двигателя включаются треугольником или звездой в зависимости от номинального напряжения сети. В однофазную сеть двигатели включаются по одной из схем (рис. 59). При таких схемах однофазная сеть должна соответствовать большему номинальному напряжению двигателя. Так, например, если двигатель имеет номи-

Рис. 58. Схемы однофазных асинхронных двигателей: а — с пусковым сопротивлением, б — с пусковой емкостью, в — с пусковой и рабочей емкостями (конденсаторный двигатель), г — с рабочей емкостью: А — главная обмотка, В — вспомогательная обмотка, R_п—пусковое сопротивление, С_п —пусковая емкость, С_р - рабочая емкость

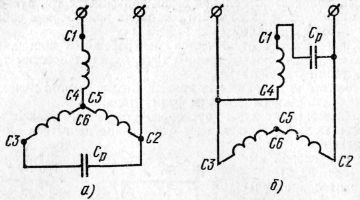

Рис. 59. Схемы включения трехфазной обмотки в однофазную сеть: а — при соединении обмоток в звезду с параллельно включенной емкостью, б — при параллельном соединении главной и вспомогательной обмоток

нальные напряжения 127/220 В, то в однофазном режиме он должен работать при напряжении 220 В.
