23. РАБОЧИЕ СХЕМЫ ВОЛНОВЫХ ОБМОТОК С ВИДОМ НА ХОМУТИКИ

Для выполнения обмотки нет необходимости иметь полную схему, пользование которой к тому же затруднено ввиду ее громоздкости и малой наглядности. Рабочие схемы с видом на хомутики (рис. 46) содержат все необходимые данные. В них буквами в кружках А, Б и Z обозначены номера пазов, а буквами а, b, с, d, e, f — числа хомутиков, расположенных между выводами фаз и промежуточных соединений. Числа хомутиков, соответствующие буквам при разных числах пазов в полюсов обмотки, даны в табл. 35.

Соединения по рабочим схемам выполняют следующим образом. После укладки нижнего слоя обмотки отмечают первый паз, а также лобовые части нижних стержней пазов А и Б. Потом укладывают все верхние стержни и приступают к соединениям. На стороне, противоположной выводам, верхний стержень паза 1 соединяется с нижним стержнем паза А, после чего выполняются подряд все соединения на этой стороне между верхними и нижними стержнями, а затем переходят на сторону выводов. На верхний стержень паза 1 надевают вывод Р1 — начало фазы. Нижний стержень паза Б соединяют с верхним стержнем паза Z, если обмотка с укороченными переходами (рис. 46), или с верхним стержнем паза 2, если обмотка с укороченными и удлиненными переходами (рис. 47). Далее для схемы с укороченными переходами (см. рис. 46) соединяют нижние стержни пазов (Б—1), (Б—2), (Б—3) и т. д. соответственно с верхними стержнями пазов (Z—1), (Z—2), (Z—3) и т. д., выполняют а таких соединений слева от начала фазы, оставляя нижний стержень слева для прикрепления промежуточного соединения. Затем справа от начала фазы аналогичным образом выполняют b соединений верхних и нижних стержней, оставляя нижний стержень справа для конца промежуточного соединения. Далее опять соединяют с пар верхних и нижних стержней, и на верхний стержень справа надевают вывод Р4 — конец первой фазы. Соединив d пар верхних и нижних стержней, находят нижний стержень для начала промежуточного соединения второй фазы и т. д.

Сборка соединений при схеме с укороченными и удлиненными переходами осуществляется аналогично в соответствии с рис. 47 и табл. 35.

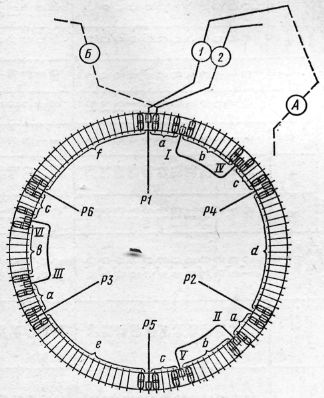

Рис. 46. Общая рабочая схема с укороченными переходами

Рис. 47. Общая рабочая схема с укороченными и удлиненными переходами

Таблица 35. Номера пазов и числа хомутиков для рабочих схем (см. рис. 46 и 47)

Продолжение табл. 35
