27.2. Двигатели для привода сельскохозяйственных механизмов

27.2.1. Особенности двигателей сельскохозяйственных механизмов

Специфические условия эксплуатации электрических машин, используемых для привода сельскохозяйственных механизмов, обусловливаются повышенной влажностью.и наличием в воздухе животноводческих помещений агрессивных газов, большими колебаниями питающего напряжения, частыми перегрузками и недостаточным уровнем технического обслуживания. В связи с этим для привода сельскохозяйственных механизмов различного назначения в большинстве случаев используются двигатели, являющиеся модификациями (исполнение — для сельского хозяйства) серий машин общего назначения (4А..., С..., АО2СХ... и др.). Технические данные этих машин приведены в т. 1 Справочника. Кроме того, для приводов сельскохозяйственных механизмов выпускаются специально разработанные двигатели.

Многие из двигателей, предназначенных для привода сельскохозяйственных механизмов, выпускаются на повышенную частоту питания: 100, 150, 200 и 400 Гц. Это дает возможность вследствие увеличения частоты вращения двигателя уменьшить массогабаритные показатели как самого двигателя, так и исполнительного механизма. Питание двигателей, рассчитанных на повышенную частоту, осуществляется от статических или электромашинных преобразователей частоты (см. § 27.3).

27.2.2. Электровибраторы мельничного оборудования типа ЭВ

Электровибраторы предназначены для создания колебательных движений в механизмах мельничного и элеваторного оборудования. Это — асинхронные двигатели с короткозамкнутыми роторами, на выходных концах вала которых укреплены грузы. Двигатели (табл. 27.3) имеют естественное охлаждение. Зоны вращения эксцентриковых грузов защищены литыми кожухами, а у вибратора ЭВ 132-4УЗ защита зоны обеспечивается конструкцией механизма (рис. 27.1).

Станины вибраторов ЭВ 132-4УЗ отлиты из чугуна и имеют радиально ориентированные ребра; станины других типоразмеров — из алюминиевого сплава с горизонтально-вертикальным оребрением.

В вибраторах ЭВ 63-4УЗ, ЭВ 100-4УЗ и ЭВ 100-6УЗ эксцентриковые грузы чугунные, устанавливаются по два с каждой стороны вибратора. Изменение угла между грузами позволяет регулировать возмущающие усилия от нуля (при угле между грузами 180°) до максимального значения.

Таблица 27.3. Технические данные электровибраторов ЭВ

Тип электро-

Номинальная

Максимальная возму-

Синхронная

вибратора

мощность, кВт

щающая

частота

сила, кН

вращения,

об/мин

ЭВ

63-4УЗ

0,12

180

1500

ЭВ

100-4УЗ

0,75

600

1500

ЭВ

1ОО-6УЗ

0,37

530

1000

ЭВ

132-4УЗ

2,2

1860

1500

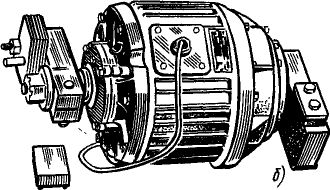

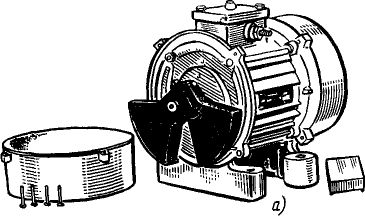

Рис. 27.1. Электровибраторы типа ЭВ: а-ЭВ 100-4УЗ; 6 - ЭВ 132-4УЗ



Продолжение табл. 27 А

Продолжение рис. 27.1'

27.2.3. Двигатели для привода вентиляторов сельскохозяйственных помещений

Для приводов тепловентиляторов ТВ-6, ТВ-9, ТВ-12, ТВ-18, ТВ-24 и ТВ-36, предназначенных для животноводческих комплексов, выпускаются двухскоростные асинхронные двигатели ДЗВ80В8/4ПССУ2          и 4АЗВ10088/4СХУ2. Двигатели имеют мощности соответственно 0,18/0,55 и 0,55/2,2 кВт и допускают кратковременную работу с номинальным моментом при снижении питающего напряжения до 80 % номинального.

Для приводов вентиляторов птицеводческих помещений на базе основного исполнения двигателей серии 4А разработаны двигатели 4АПА80-06У2 (для привода вентиляторов типа В056МУ 3 производительностью до 6000 мЗ/ч) и 4АПА80А6У2 (для привода вентиляторов типа ВО71МУЗ производительностью до 11 000 м3/ч).

Технические данные двигателей приведены в табл. 27.4.

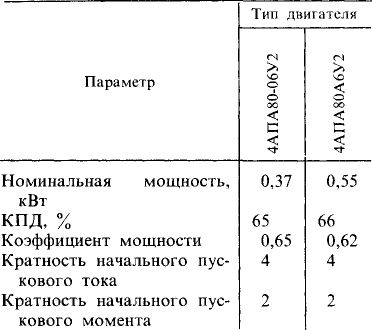

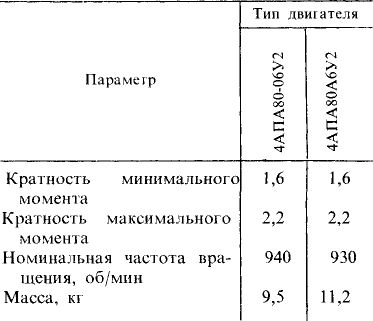

Таблица 27.4. Технические данные

двигателей вентиляторов для птицеводческих помещений


27.2.4. Двигатели стригальных машинок

Для электропривода стригальных машинок используют асинхронные двигатели на частоту 50, 200 и 400 Гц (табл. 27.5).

Стригальная машинка МСО-77Б соединена с двигателем, рассчитанным на питание промышленной частотой 50 Гц, гибким валом.

Стршалъная машинка МСУ-200 выпускается с пристроенным электродвигателем. Двигатель рассчитан на питание током частотой 200 Гц, имеет алюминиевый корпус и закрытое исполнение с внешним обдувом, что обеспечивает надежную защиту

Таблица 27.5. Технические данные двигателей для стригальных машинок

Частота, Гц

Параме гр

50

200

400

Мощность, Вт

200

130

100

Напряжение, В

220/380

36

36

КПД, %

65

65

77

Коэффициент

0,77

0,7

0,73

мощности

Кратность пуско-

1,8

2,5

2,2

кового момента

Кратность макси-

2,4

2,7

2,9

мального мо-

мента

Скольжение, %

7,3

7,5

5

Синхронная час-

3000

12000

24000

тота вращения,

об/мин

Масса электро-

6,5

0,64

0,48

двигателя, кг

Масса машинки,

1,3

1,55

1,1

кг



Рис. 27.2. Стригальная машинка с двигателем на 400 Гц: 1 — двигатель, 2 — нож, 5 — гребенки, 4 — нажимной механизм, 5 — двухступенчатый редуктор

от попадания внутрь корпуса сечки шерсти, жиропота и пыли. Стригальные машинки МСУ-200 входят в комплект выпускаемых агрегатов ЭСА12/200 — для стрижки овец, ЭСА-6/200 — для стрижки верблюдов и ЭЧА-12/200 — для очистки каракулевых смушек после консервации.

Двигатель для стригальных машинок, рассчитанный на частоту 400 Гц (табл. 27.5), имеет малые массу и габаритные размеры, что позволило встроить его в ручку стригальной машинки диаметром 45 мм (рис. 27.2). В качестве источника питания двигателей стригальных машинок используются электромашинные преобразователи частоты типа ИЭ-90401 (см. § 27.3) или статические преобразователи типа ФПЧ.

27.2.5. Двигатели погружных насосов для нужд сельского хозяйства

Для водоснабжения сельскохозяйственных объектов и орошения применяются погружные насосы, размещаемые в скважинах. Для сельскохозяйственных потребите-

лей наиболее экономичными являются диаметры скважин 100 — 250 мм. Для таких скважин используются насосы с двигателями на повышенную частоту питания — 100, 150, 200 и 400 Гц (табл. 27.6). Повышение частоты питания асинхронных двигателей приводит к упрощению конструкции насоса из-за уменьшения числа его ступеней, связанного с увеличением частоты вращения двигателей.

27.2.6. Двигатели ручных механизмов, применяемых в растениеводстве

Ягодоубррочная машина ЭЯМ-200 оснащена восемью электровибраторами, приводом которых служат асинхронные двигатели мощностью 120 Вт с номинальным напряжением 36 В частотой 200 Гц. Синхронная частота вращения         двигателей 12000 об/мин. Двигатели питаются от генератора типа ГАБ (см. т. 1, § 8.4.9) через понижающий трансформатор 230/36 В.

Таблица 27.6. Технические данные двигателей повышенной частоты высокоскоростных

погружных электронасосов

Тип двигателя

^2ном. кВт

/, Гц

об/мин

КПД, %

2ВЭН-5

1,7

50

220

2800

80

1ВЭН-5

1,7

100

220

5600

81

ПЭДВ-5,5-140

5,5

100

380

5800

77,2

ВЭН-3 х 3,5

0,6

150

220

8250

67,5

ВЭН-4-3 х 32

0,85

150

220

8500

57

ВЭН-4-2 х 35

0,75

200

220

11500

69

ВЭН-5-7,2 х 35

1,7

200

220

11500

67,5

ВЭН-1,8x250

3,5

200

380

11500

64

ВЭН-3 х 35-1

0,6

400

380

11420

59


Рис. 27.3. Электромотыга ЭМ-12А:

/ — фреза; 2 — редуктор; 3 — кожух; 4 — двигатель;

5 — штанга; б, 10 — выключатели; 7 —ручка;

8, 11 — кабели; 9 — преобразователь частоты; 12

тележка; 13 — соединительная муфта

Ягодоуборочная машина навешивается на трактор. Синхронный генератор вращается от вала отбора мощности трактора. Двигатели вибраторов соединены с генератором гибким кабелем. Трактор в процессе уборки двигается по междурядьям с периодическими остановками. Сборщики во время остановок вводят в вилку вибратора (зев вилки колеблется с амплитудой 10 мм и частотой 36,6 Гц) ветви кустов. Под действием вибрации ягоды падают с веток в улавливатели, откуда поступают в бункер очистки и в ящики.

Эти же двигатели используются в электролозорезном агрегате ЭЛА-12/200, применяемом в виноградорстве, и в электро-веткорезах, применяемых для обрезки крон деревьев.

Приводом фрез электромотыги ЭМ-12А (рис. 27.3) служат два асинхронных двигателя мощностью по 270 Вт на напряжение 36 В с частотой питания 200 Гц и номинальной           частотой           вращения

11 600 об/мин. Питание двигателей осуществляется от преобразователя типа ПЧ мощностью 1 кВт. Преобразователь установлен на отдельной тележке и соединен гибким кабелем с сетью частотой 50 Гц.

Ширина захвата мотыги 0,12 м, глубина обработки 0,1 м, средняя скорость движения 1600 м/ч.
