27.3. Источники питания повышенной частоты двигателей ручных электрических машин и сельскохозяйственных механизмов

Для питания двигателей ручных машин и электроприводов сельскохозяйственного назначения повышенной частоты наряду со

Рис. 27.4. Преобразователь частоты ПЧ-20-М1:

/ — щетка; 2 — кожух; 3 — разъем; 4 — блок выпрямителей^ — станина;6 колпак; 7,8 — крышки подшипников; 9, 10 — щиты подшипниковые; 11 — ротор асинхронного двигателя; 12 — статор синхронного генератора; 13 — ротор синхронного генератора; 14 — вал; /5— статор асинхронного двигателя

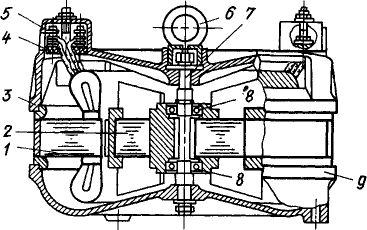

Рис. 27.5. Одномашинный преобразователь частоты ИЭ-9403:

/ — статор; 2 — короткозамкнутый ротор; 3 —

щит верхний; 4 — панель выводной коробки; 5 —

крышка коробки выводов; б — рым-болт; 7 —вал;

8 — подшипники; 9 — щит нижний


Таблица 2"

Т.1. Технические данные электромашинных

преобразователен частоты

Выход-

Выходная

Выходное

Удель-

Гарантий-

Тип

ная

мощ-

напря-

Мас-

кпд,

Габаритные

мощ-

ный

преобразователя

частота,

ность,

жение,

са, кг

%

рачмеры, мм

ность,

срок

Гц

кВА

В

В ■ А/кг

службы, ч

И-75-В(ИЭ-9401)*

200

4

36

63

69

608 х 282 х 340

63,5

2000

И-165 (ИЭ-9402)*

200

3,75

230

73

69

600x375x310

51,3

2000

С572-А (ИЭ-9403)*

200

1,2

36

39

60

345x252

31

2000

ИЭ-9405

200

4

42 (36)

60

60

ИЭ-9406

200

1,5

42(36)

39

60

С-759

200

0,6

36

20

60

250 х 240

30

2000

ПЧ-20-М1

400

20

230

360

75

840 х 485 х 820

56

8000

ПСЧ-15

400

15

230

400

70

890 х 450 х 450

37,5

5000

12ГИС2

300

3

230

_

16ГИС2

400

3

230

* Сняты с произволе! ва.

статическими преобразователями используются электромашинные (одномашинные и двухмашинные) преобразователи частоты (табл. 27.7) и автономные электростанции небольшой мощности — бензоагрегаты серии АБ на повышенную частоту (см. т. 1, § 8.4.9).

Электромашинный         преобразователь

ИЭ-9405 состоит из двухполюсного асинхронного двигателя с короткозамкнутым ротором и шестиполюсного асинхронного генератора с фазным ротором. Машины смонтированы в одном корпусе. Питание подается на обмотку ротора генератора и снимается со статора генератора. Преобразователь применяют в качестве источника питания привода ручных электрических машин и механизмов, в частности для стригальных машинок.

Электромашинный преобразователь частоты ПЧ-20-М1 (рис. 27.4) состоит из трехфазных асинхронного двигателя на частоту 50 Гц и синхронного генератора на частоту 400 Гц. Двигатель и генератор выполнены

в одном корпусе вместе с блоком возбуждения генератора и распределительным устройством.

Одномашинный преобразователь частоты ИЭ-9406 (рис. 27.5) имеет коротко-замкнутый ротор, асимметричный в магнитном отношении. Обмотка ротора образуется одновременной заливкой пазов в башмаках ротора и замыкающих колец алюминием. В пазах статора располагаются две обмотки : первичная — двухполюсная, включаемая в сеть 50 Гц, и вторичная — восьми-полюсная на частоту 200 Гц. При включении первичной обмотки в сеть ротор приходит во вращение, достигает подсинхрон-ной частоты вращения и под действием реактивного момента, обусловленного магнитной асимметрией, втягивается в синхронизм. При нагрузке преобразователя ротор вращается синхронно с полем и выходная частота не меняется в зависимости от нагрузки. Достоинством преобразователя является относительная простота конструкции (одномашинное исполнение) и отсутствие скользящих контактов.
