§ 133. ПАРАЛЛЕЛЬНАЯ РАБОТА ГЕНЕРАТОРОВ 0 ПАРАЛЛЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

Для параллельной работы генераторов постоянного тока необ­ходимо выполнить следующие условия:

напряжение включаемого генератора должно быть равно на­пряжению сети  или  напряжению  уже. работающего  генератора;

полярность соединяемых зажимов включаемого генератора и сети должна быть одинаковой (плюс генератора должен быть, сое­динен с плюсом сети и минус генератора — с минусом сети).

Первое условие параллельной работы генераторов— равен­ство напряжений—выполняется следующим образом. Пускается в ход первичный двигатель, приводящий во вращение включаемый генератор, и его скорость вращения доводится до номинальной. Изменяя сопротивление регулировочного реостата генератора, устанавливают напряжение генератора равным напряжению сети или напряжению уже работающего генератора. Равенство напря­жений проверяется по вольтметрам, подключенным к сети и ге­нератору (или одним вольтметром с вольтметровым переключа­телем).

Второе условие параллельной работы — совпадение поляр­ностей— проверяется только для генератора, впервые включае­мого на параллельную работу. За­жимы генератора располагают так, чтобы при повторных включе­ниях это условие было заранее выполнено. Проверку полярности можно производить или при помо­щи магнитоэлектрического вольт­метра, или при помощи ламп на­каливания. Любая пара зажимов сети и генератора при включенном рубильнике машины замыкается перемычкой. К зажимам другой пары подключается вольтметр, рассчитанный на двойное напряжение сети.

Если плюс сети совпадает с плюсом генератора, а минус сети с минусом генера­тора, то вольтметр покажет нуль (рис. 313).

При неправильном включении вольтметр покажет двойное напряжение.

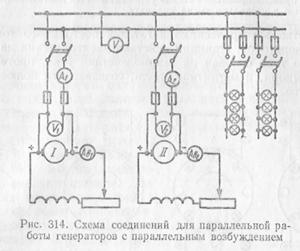

На рис. 314 показана схема соединений для параллельной ра­боты двух генераторов с параллельным возбуждением. Генератор, включенный параллельно в сеть или включенный с другим рабо­тающим генератором, тока не отдает и не потребляет, так как э. д. с. генератора равна и противоположна напряжению сети. Чтобы генератор стал отдавать ток в сеть, нужно увеличить его э. д. с. при помощи регулировочного реостата.

Ток, отдаваемый генератором в сеть, проходя по обмотке яко­ря генератора и взаимодействуя с магнитным потоком полюсов, создает тормозной момент, противоположный моменту вращения первичного двигателя генератора. Поэтому с увеличением тока нагрузки механическая мощность первичного двигателя также должна увеличиваться.

Для перевода нагрузки с одного генератора на другой необ­ходимо увеличить ток возбуждения генератора, который нужно нагрузить, и уменьшить ток возбуждения генератора, который нужно разгрузить.

Может случиться, что во время работы генератора э. д. с. его понизится (например, при уменьшении скорости первичного дви­гателя или при обрыве приводного ремня, приводящего генератор во вращение от первичного двигателя). В этом случае направление тока изменится, т. е. ток из сети пойдет в генератор и последний будет работать электрическим двигателем.

Для предотвращения этого в цепи генератора устанавливают особые автоматы, которые выключают генератор, как только ток его изменит свое направление.
