§ 132. ГЕНЕРАТОР СО СМЕШАННЫМ ВОЗБУЖДЕНИЕМ

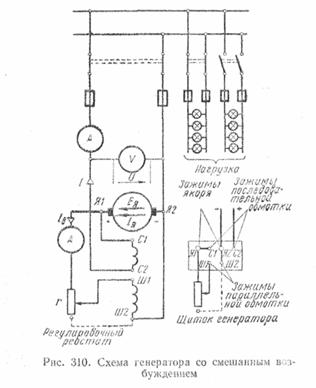

Схема генератора со смешанным возбуждением дана на рис. 310. Обладая двумя обмотками на своих главных полюсах (рис. 311), генератор этого типа объединяет в себе свойства генераторов с парал­лельным и последовательным возбуждением. Характеристика холостого хода генератора со смешанным возбуждением похожа на харак­теристику холостого хода генератора с параллельным возбуждением, так как при холостом ходе последовательная обмотка не работает.

Если напряжение у генератора с параллельным возбуждением с нагрузкой уменьшается, а у генератора с последовательным воз­буждением увеличивается, то, подбирая число витков параллельной и последовательной обмотки генератора со смешанным возбуждением, можно добиться незначительного изменения напряжения машины с изменением ее нагрузки. Казалось бы, мы, наконец, получили такой генератор, который может давать потребителю неизмен­ное напряжение.

Однако с изменением тока нагрузки будет изменяться вели­чина падения напряжения в проводах,, идущих от генератора к потребителю. Поэтому даже при постоянном напряжении генера­тора  напряжение у  потребителя  будет меняться.  Во  избежание

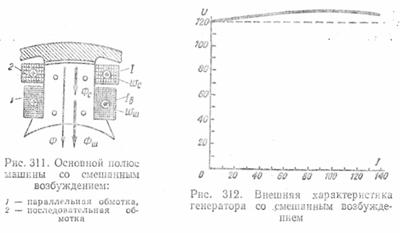

этого число витков последовательной обмотки генератора со сме­шанным возбуждением подбирают таким, чтобы магнитное поле, созданное этой обмоткой, не только компенсировало падение на­пряжения, вызванное действием реакции якоря  и падение напря­жения в обмотках машины, но было бы несколько большим. В этом случае напряжение генератора с нагрузкой будет немного увели­чиваться, что даст возможность скомпенсировать падение напря­жения в подводящих проводах. Поэтому напряжение у потреби­теля будет почти постоянным. Внешняя характеристика генера­тора со смешанным возбуждением с согласным соединением обмо­ток возбуждения дана на рис. 312.
