§ 131. ГЕНЕРАТОР С ПОСЛЕДОВАТЕЛЬНЫМ ВОЗБУЖДЕНИЕМ

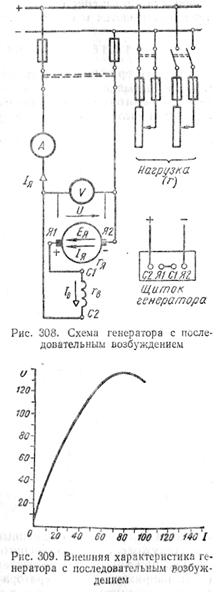

На рис. 308 показана схема генератора с последовательным возбуждением. Так как обмотка возбуждения этого типа генера­тора включена последовательно с обмоткой якоря, то по обеим обмоткам протекает одинаковый ток. Поэтому последовательная обмотка возбуждения машин средней и большой мощности в отличие от обмотки параллель­ного возбуждения изготовляется из незначительного числа витков проволоки большого сечения.

При замыкании внешней цепи по обмотке якоря, а также но обмотке возбуждения будет про­ходить ток нагрузки. При этом с увеличением нагрузки генера­тора будет увеличиваться маг­нитный поток полюсов, который приведет к возрастанию э. д. с. и напряжения генератора. По­этому внешняя характеристика генератора с последовательным возбуждением будет такова, как показано на рис. 309. Таким об­разом, мы видим, что генератор с последовательным возбужде­нием по своим свойствам отли­чается от генератора с парал­лельным возбуждением, так как у первого с увеличением нагруз­ки напряжение увеличивается, а у второго — уменьшается.

С увеличением тока нагрузки на­ступает насыщение магнитной системы, э. д. с. генератора почти не увеличивается, а напряжение машины начинает уменьшаться.

Внешняя характеристика генератора с последовательным воз­буждением показывает, что с изменением тока нагрузки напряжение машины резко изменяется. Поэтому генераторы этого типа на прак­тике применяются очень редко.
