§109. ПУСК АСИНХРОННЫХ ДВИГАТЕЛЕЙ

Пуск асинхронных двигателей можно производить при полном напряжении (прямой пуск) и при пониженном напряжении.

Прямой пуск осуществляется при помощи рубильников, переклю­чателей,   магнитных  пускателей   и  других  пусковых  аппаратов.

При прямом пуске к двигателю подается полное напряжение сети. Недостатком этого способа пуска являются большие пусковые токи, которые в 2—7 раз больше номинальных токов двигателей.

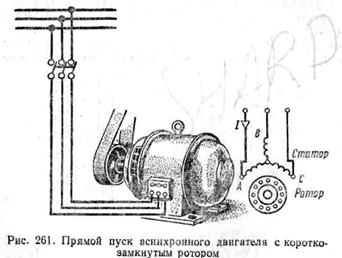

Наиболее простым является прямой пуск асинхронных двигате­лей с короткозамкнутым ротором. Пуск и остановка таких двигателей производятся включением или отключением рубильника (магнит­ного пускателя) и т. п. На рис. 261 показана схема прямого пуска асинхронного короткозамкнутого двигателя.

Для. уменьшения пусковых токов асинхронных двигателей с короткозамкнутым ротором уменьшают напряжение, подводимое к обмоткам статора двигателя.

Рассмотрим подробнее способ пуска асинхронных двигателей при. пониженном напряжении с помощью переключателя со звезды на  треугольник.

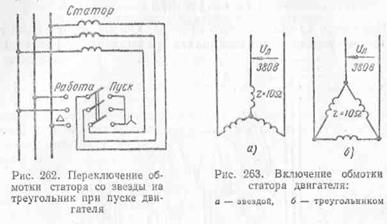

На рис. 262 дана принципиальная схема включения обмотки статора с переключателем со звезды на треугольник. При пуске обмотка статора с помощью рубильника соединяется  звездой и,

как только двигатель разовьет максимальную возможную скорость вращения, переключатель откидывается влево, обмотка статора оказывается включенной треугольником. При этом способе пуска двигателя пусковой ток уменьшается в три раза. Поясним это на примере.

На рис. 263, а схематически изображена обмотка статора, соеди­ненная при пуске звездой. Пусть напряжение между линейными проводами двигателя равно 380 в, а следовательно, напряжение, приходящееся на фазу двигателя при пуске:

Если полное сопротивление фазной обмотки двигателя равно 10 ом, то ток фазы

При соединении звездойПоэтому ток, потребляемый двигателем из сети будет также равен 22 а.

На рис. 263, б схематически показан тот же двигатель, если обмотка его соединена треугольником и включена на линейное напряжение 380 в. В том случае UлΔ = UфΔ, а поэтому ток фазы

двигателя при пуске

Так как при соединении треугольником

то двигатель в этом случае будет потреблять из сети линейный ток

Как видно из приведенного примера, при пуске линейный ток двигателя при соединении обмоток статора звездой в три раза меньше линейного тока двигателя, статорная обмотка которого соединена треугольником.

.

По этому способу пуска двигателю в начальный момент подается напряжение враз меньше номинального.

Так как момент вращения асинхронного двигателя пропорциона­лен квадрату подводимого напряжения = U21), то уменьшение напряжения в   раз вызовет уменьшение пускового момента в 3 раза.

Поэтому этот способ пуска можно применять только в тех слу­чаях, когда двигатели пускают вхолостую или слабо нагруженными.

Само собой разумеется, что переключение обмотки статора со звезды на треугольник при пуске можно применять только для двигателей, нормально работающих по схеме треугольника.

Уменьшить напряжение, подводимое к двигателю, а вместе с этим уменьшить пусковой ток двигателя можно также при помощи авто­трансформатора.

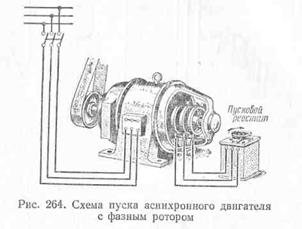

Пуск асинхронных двигателей с фазным ротором производится при помощи пускового реостата, подключаемого к обмотке ротора через кольца и щетки. Перед пуском двигателя нужно убедиться в том, что сопротивление пускового реостата полностью введено. В конце пуска реостат плавно выводится и закорачивается. Наличие активного сопротивления в цепи ротора при пуске приводит к умень­шению пускового тока и увеличению пускового момента. На рис. 264 дана схема пуска асинхронного двигателя с фазным ротором.
