§ 110. РЕГУЛИРОВАНИЕ СКОРОСТИ ВРАЩЕНИЯ, РЕВЕРСИРОВАНИЕ И ТОРМОЖЕНИЕ АСИНХРОННЫХ ДВИГАТЕЛЕЙ

Скорость вращения ротора асинхронного двигателя определяется выражением

Отсюда следует, что скорость асинхронного двигателя можно регу­лировать изменением какой-либо их трех величин:

числа пар полюсов р; частоты f1 тока питающей сети; сколь­жения S.

Изменение числа полюсов электродвигателя. Для возможности изменения числа пар полюсов двигателя статор его выполняют либо с двумя самостоятельными трехфазными обмотками, либо с одной трехфазной обмоткой, которую можно пересоединять на различные  числа  полюсов.

На рис. 265, а схематически показаны две катушки одной фазы, соединенные последовательно. Из чертежа видно, что катушки создают четыре магнитных полюса.

Те же две катушки, соединенные параллельно между собой, создадут уже только два полюса (рис. 265, б). Пересоединение обмоток статора производится при помощи специального аппарата — контроллера. При этом способе регулировка скорости вращения двигателя совершается скачками.

На практике встречаются двигатели, синхронные скорости вра­щения (n0) которых могут быть равны 3000, 1500, 1000 и 750 оборотов в минуту.

Регулировку скорости вращения двигателя путем изменения числа полюсов можно производить только у асинхронных двигателей с короткозамкнутым ротором. Ротор с короткозамкнутой обмот­кой может работать при разных числах полюсов магнитного поля. Наоборот, ротор двигателя с фазной обмоткой может нормально работать лишь при определенном числе полюсов поля статора. Иначе обмотку ротора также пришлось бы переключать, что внесло бы большие усложнения в схему двигателя.

Изменение частоты переменного тока. При этом способе частоту переменного тока, подводимого к обмотке статора двигателя, изме­няют при помощи специального преобразователя частоты. Регули­ровку изменения частоты тока выгодно производить, когда имеется большая группа двигателей, требующих совместного плавного регу­лирования скорости вращения (рольганги, текстильные станки и т. п.). Этот способ регулирования скорости мало распространен ввиду   сложности   его  осуществления.

Введение сопротивления в цепь ротора. Первые два способа регулировки скорости вращения асинхронного двигателя требуют или специального исполнения двигателя, или наличия специального преобразователя частоты и поэтому широкого распространения не получили.

Третий способ регулировки скорости вращения асинхронных двигателей состоит в том, что во время работы двигателя в цепь обмотки ротора вводят сопротивление регулировочного реостата.

Рассматривая рис. 256, на котором построены естественная и реостатная механические характеристики асинхронного двигателя, мы видим, что с увеличением активного сопротивления цепи ротора возрастает величина скольжения S, соответствующая заданному значению вращаемого момента М (величина вращающего момента, развиваемого двигателем, равна моменту сопротивления на валу двигателя). Таким образом, вводя дополнительно активное сопротив­ление в цепь фазного ротора, мы увеличиваем скольжение S и, сле­довательно, снижаем скорость вращения ротора n. Такой способ регулирования применим только для асинхронных двигателей с фазным ротором.

Регулировочный реостат включают в цепь ротора так же, как и пусковой реостат. Разница между пусковым и регулировочным реостатом состоит в том, что регулировочный реостат рассчитан на длительное прохождение тока. Для двигателей, у которых произ­водится регулировка скорости вращения путем изменения сопротив­ления в цепи ротора, пусковой и регулировочный реостаты объеди­няются в один пускорегулировочный реостат.

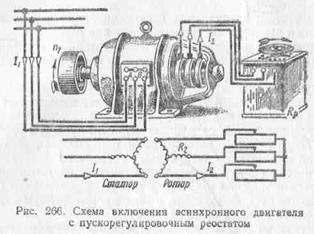

Недостатком этого способа регулирования является то, что в регу­лировочном  реостате происходит значительная потеря мощности,  тем большая, чем шире регулировка скорости вращения двигателя. На рис. 266 изображена схема включения асинхронного двигателя с пускорегулировочным реостатом.

Реверсирование асинхронных двигателей. Для изменения направ­ления вращения (реверсирование) асинхронного двигателя следует поменять местами два любых провода из трех, идущих к обмоткам статора двигателя. При этом меняется направление вращения магнит­ного поля статора и двигатель станет вращаться в другую сторону.

Реверсирование двигателя может быть произведено при помощи переключателя (перекидного рубильника), магнитного пускателя и других устройств.

Торможение асинхронных двигателей. В условиях эксплуатации нередко возникает необходимость торможения двигателя с целью ускорить его остановку.

Торможение электрических двигателей может быть механичес­ким, электромеханическим и электрическим. Электромеханическое торможение производится при помощи ленточного или колодочного тормоза, действующего на тормозной шкив, закрепленный на валу двигателя. Ослабление ленты или колодок осуществляется тормоз­ным электромагнитом, обмотка которого соединена параллельно с обмоткой статора двигателя.

Если при работе двигателя переключить две любые фазы, то при этом двигатель начнет развивать вращающий момент, направленный в обратную сторону. Вращение ротора замедляется. Когда скорость вращения приближается к нулю, следует отключить двигатель от сети,  в противном случае ротор под действием развиваемого момента начнет вращаться в противоположном направлении. При­меняются и другие способы электрического торможения асинхрон­ных двигателей.
