§ 79. СОЕДИНЕНИЕ ТРЕУГОЛЬНИКОМ

Кроме соединения звездой, генераторы, трансформаторы, дви­гатели и другие потребители трехфазного тока могут включаться треугольником.

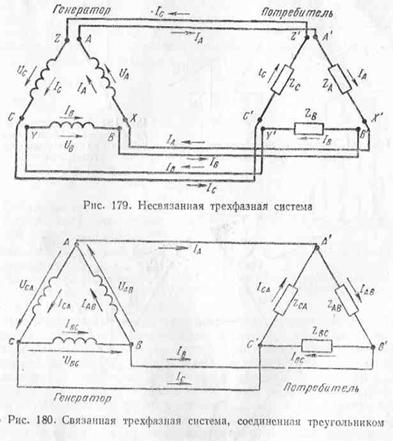

На  рис.   179  представлена  несвязанная  трехфазная   система. Объединяя попарно провода несвязанной шестипроводной системы и соединяя фазы так, как указано на чертеже, переходим к трех­фазной трехпроводной  системе,  соединенной треугольником.

Как видно из рис. 180, соединение треугольником выполняется таким образом, чтобы конец фазы А был соединен с началом фазы В, конец фазы В соединен с началом фазы С и конец фазы С соединен с началом фазы А. К местам соединения фаз присоединяют линей­ные провода.

Если обмотки генератора соединены треугольником, то, как видно на рис. 180, линейное напряжение создает каждая фазная обмотка.  У потребителя,  соединенного треугольником, линейное

напряжение подключается к зажимам фазного сопротивления. Сле­довательно, при соединении треугольником фазное напряжение равно линейному:

Определим зависимость между фазными и линейными токами при соединении треугольником, если нагрузка фаз будет одинакова по величине и характеру.

Составляем уравнения токов по первому закону Кирхгофа для трех узловых точек А¹, В¹ и С¹ потре­бителя:

откуда

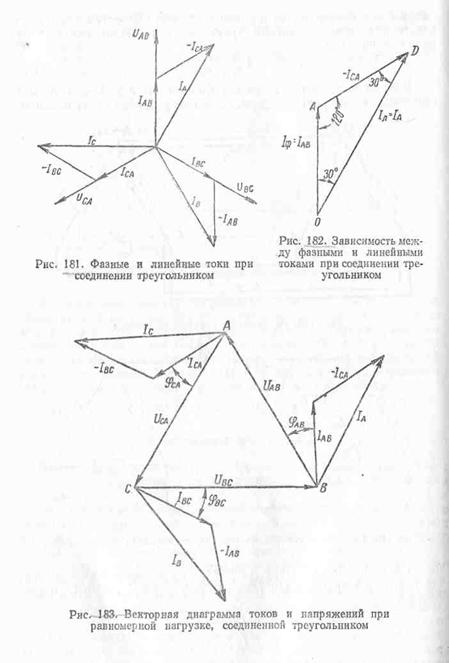

Отсюда видно, что линейные токи равны геометрической раз­ности фазных токов. При симметричной нагрузке фазные токи одинаковы по величине и сдвинуты один относительно другого на 120°. Производя вычитание векторов фазных токов согласно полученным уравнениям, получаем линейные токи (рис. 181). Зависимость между фазными и линейными токами при соедине­нии в треугольник показана на рис. 182:

Так как

то

Следовательно, при сим­метричной нагрузке, соеди­ненной треугольником, ли­нейный ток в аз боль­ше фазного тока.

На рис. 183 дана вектор­ная диаграмма токов и на­пряжений при равномерной активно-индуктивной нагрузке, соединенной треугольником. По­строение диаграммы производится следующим образом. В выб­ранном масштабе строим равносторонний треугольник линейных напряжений сети Uав, Ubc и Uас, которые равны фазным на­пряжениям потребителя. В сторону отставания под углами j_AB, j_BC, j_CA к линейным напряжениям U_AB, Uвс и Uса строим в масштабе векторы фазных токов I_AB, I_BC и I_CA.Затем, как было указано раньше, определяем   линейные  токи I_A, I_B и I_C.

У двигателей и у других потребителей трехфазного тока в большинстве случаев наружу выводят все шесть концов трех обмоток, которые по желанию можно соединять либо звездой, либо треугольником. Обычно к трехфазной машине крепится доска из изоляционного материала (клеммная доска), на ко­торую и выводят все шесть концов.

На рис. 184 показана схема присоединения концов обмоток трехфазной машины к зажимам клеммной доски. Медные пере­мычки позволяют легко менять схему включения обмоток.

Если у нас есть двигатель, на паспорте которого написано 127/220 в, значит этот двигатель можно использовать на два напря­жения:   127  и  220 в.

Если линейное напряжение сети равно 127 в, то обмотки двига­теля необходимо включить треугольником (рис. 184, б). Тогда на обмотку каждой фазы двигателя будет подано напряжение 127 в. При напряжении 220 в обмотки двигателя нужно включить звез­дой (рис. 184, а), тогда обмотка каждой фазы также будет под на­пряжением 127 в.
