§ 61 ЗАВИСИМОСТЬ ЧАСТОТЫ ГЕНЕРАТОРА ПЕРЕМЕННОГО ТОКА ОТ ЧИСЛА

ПАР ПОЛЮСОВ И СКОРОСТИ ВРАЩЕНИЯ РОТОРА

При рассмотрении вопроса о получении переменного тока ука­зывалось, что за один оборот двухполюсного ротора индуктирован­ная в проводниках обмотки генератора э. д. с. имела один период. Если ротор генератора делает, например, 5 об/сек, то э. д. с. будет иметь 5 пер/сек или частота тока генератора будет равна 5 гц. Следовательно, число оборотов в секунду ротора генератора численно равно частоте тока.

Частота тока f выражается в этом случае следующим соотно­шением:

где n — число оборотов ротора в минуту.

Для   получения   от  генератора   стандартной  частоты  тока — 50 гц — ротор должен делать 3000 об/мин, действительно,

Однако наши рассуждения были справедливы только для двух­полюсного генератора, т. е. для машины с одной парой полюсов: р = 1.

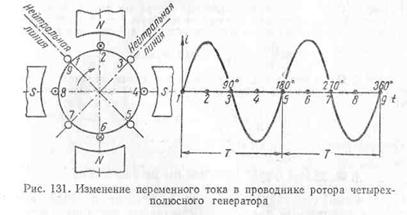

Если машина четырехполюсная, т. е. число пар полюсов равно двум: р = 2 (рис. 131), то один полный период изменения э. д. с. и тока будет иметь место за пол-оборота ротора (положения 1—5 проводника на чертеже). За второй полуоборот ротора ток будет иметь еще один период. Следовательно, за один оборот ротора четырех полюсной машины ток в проводнике имеет два периода. В шестиполюсной машине (р = 3) ток в проводнике за один оборот ротора будет иметь три периода.

Таким образом, для машин, имеющих р пар полюсов, частота тока при n об/мин или n/60 об/сек будет в р раз больше, чем для двух­полюсной машины, т. е.

Отсюда формула для определения скорости вращения ротора будет иметь следующий вид:

Пример 3. Определить частоту переменного тока, получаемого от генераторе с восемью полюсами (р = 4), скорость вращения ротора которого n= 750 об/мин. Подставляя в формулу для определения частоты тока значение р и n, получим

Пример 4.  Определить скорость вращения ротора двадцатиполюсного гене­ратора (р = 10), если частотомер показал частоту тока f = 25 гц. Подставляя в формулу для определения числа оборотов ротора п значения р и f, получим

Пример 5.  Ротор генератора, приводимого в движение водяной турбиной, делает 75 об/мин. Определить число полюсов генератора, если частота его тока 50 га:

Следовательно, генератор имеет 80 полюсов.
