ГЛАВА ШЕСТАЯ. ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ
§ 44. ПОЛУЧЕНИЕ ИНДУКТИРОВАННОЙ ЭЛЕКТРОДВИЖУЩЕЙ СИЛЫ (Э.Д.С.)

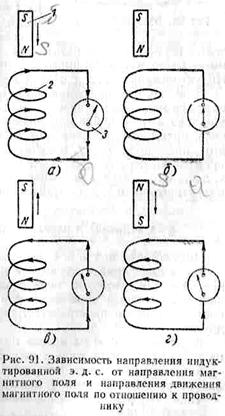

Возьмем постоянный магнит 1 (рис. 91, а) и
будем опускать его в катушку 2 (соленоид). Мы увидим, что стрелка гальванометра
3, включенного в цепь, отклонится (например, вправо). Это указывает на
возникновение э. д. с. и появление тока в соленоиде.
Если прекратить движение
магнита, то стрелка гальвано-метра вернется в нулевое положение (рис. 91, б).
Это показывает, что для появления индуктированной э. д. с. недостаточно иметь
магнитное поле и проводник, нужно еще, чтобы они двигались одно относительно
другого.
Вынимая магнит из катушки
(рис. 91, в), можно заметить, что стрелка гальванометра отклонится, но уже в
другую сторону (влево). Это показывает, что направление индуктированной э. д.
с. зависит от направления движения магнитного поля, пересекающего
неподвижный проводник, или от направления движения проводника, пересекающего
магнитное поле.
В приведенном опыте мы
видели, что при опускании постоянного магнита в катушку стрелка гальванометра
отклонялась вправо в том случае,
когда магнит был расположен северным полюсом вниз
(см. рис. 91, а). Если повернуть магнит северным полюсом вверх и снова опускать
в катушку, то стрелка гальванометра отклонится в другую сторону, т. е. влево
(рис. 91, г).
Это показывает, что направление индуктированной э. д. с. зависит еще от
направления магнитного поля.
Явление возникновения э. д. с. в контуре при пересечении его
магнитным полем называется электромагнитной индукцией и было открыто английским
физиком М. Фарадеем в 1831 г.
Если к замкнутому проводнику 1 (рис. 92) приближать (или удалять) проводник 2, по которому проходит
электрический ток I, то в проводнике 1 будет индуктироваться э. д. с. Точно
так же, если оба проводника 1 и 2 оставлять неподвижными, но изменять ток,
либо разрывать или замыкать цепь, в которую входит проводник 2, то в проводнике
1 будет появляться индуктированная э. д. c. Возникновение э. д. с. во втором контуре вследствие
изменения тока в первом контуре называется взаимоиндукцией. Она имеет место в
трансформаторах, индукционных катушках и т. д. Индуктированную э. д .с. можно
получить еще следующим образом. Известно, что проводник, по которому течет
электрический ток, окружен магнитным полем. Если изменять величину или направление
тока в проводнике или размыкать и замыкать электрическую цепь, питающую
проводник током, то магнитное поле, окружающее; этот проводник, будет
изменяться. Изменяясь, магнитное поле проводника пересекает этот же самый
проводник и наводит в нем; э. д. с. Это явление называется самоиндукцией. Сама индуктированная э. д. с. называется э. д.
с. Самоиндукции.
