§ 43. ВЗАИМОДЕЙСТВИЕ ПРОВОДНИКОВ С ТОКОМ

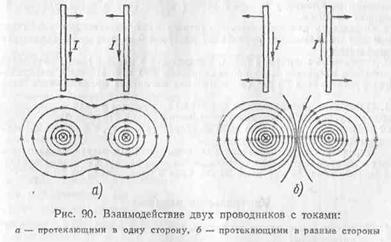

Если близко один к другому расположены проводники с токами одного направления, то магнитные линии этих проводников, охватывающие оба проводника, обладая свойством продольного натяжения и стремясь сократиться, будут заставлять проводники притягиваться (рис. 90, а).

Магнитные линии двух проводников с токами разных направлений в пространстве между проводниками направлены в одну сторону. Магнитные линии, имеющие одинаковое направление, будут взаимно отталкиваться. Поэтому проводники с токами противоположного направления отталкиваются один от другого (рис. 90, б).

Рассмотрим взаимодействие двух параллельных проводников с токами, расположенными на расстоянии а один от другого. Пусть длина проводников равна l.

Магнитная индукция, созданная током I₁ на линии расположения второго проводника, равна

На второй проводник будет действовать электромагнитная сила

Магнитная индукция, созданная током I₂ на линии расположения первого проводника, будет равна

и на первый проводник действует электромагнитная сила

равная по величине силе F2

На электромеханическом взаимодействии проводников с током основан принцип действия электродинамических измерительных приборов; используемых в цепях постоянного и в особенности переменного тока.

Задачи для самостоятельного решения

1. Определить напряженность магнитного поля, создаваемого током 100 а, проходящим по длинному прямолинейному проводнику в точке, удаленной от проводника на 10 см.

2. Определить напряженность магнитного поля, создаваемого током 20 а, проходящим по кольцевому проводнику радиусом 5 см в точке, расположенной в центре витка.

3. Определить магнитный поток, проходящий в куске никеля, помещенного в однородное магнитное поле напряженностью 500 а/м. Площадь поперечного сечения куска никеля 25 ом² (относительная магнитная проницаемость никеля 300).

4.  Прямолинейный проводник длиной 40 см помещен в равномерное магнитное поле под углом 30°С к направлению магнитного поля. По проводнику проходит § ток 50 А. Индукция поля равна 5000 ее. Определять силу, с которой проводник выталкивается из магнитного поля.

5.  Определить силу, с которой два прямолинейных, параллельно расположенных в воздухе проводника отталкиваются один от другого. Длина проводников 2 м, расстояние между ними 20 см. Токи в проводниках по 10 А.

Контрольные вопросы

1. На каком опыте можно убедиться, что вокруг проводника с током образуется магнитное поле?

2. Каковы свойства магнитных линий?

3. Как определить направление магнитных линий?

4. Что называется соленоидом и каково его магнитное поле?

5. Как определить полюсы соленоида?

6. Что называется электромагнитом и как определить его полюсы?

7. Что такое гистерезис?

8. Каковы формы электромагнитов?

9. Как взаимодействуют между собой проводники, по которым течет электрический ток?

10.Что действует на проводник с током в магнитном поле?

11.Как определить направление силы, действующей на проводник с током в магнитном поле?

12.На каком принципе основана работа электродвигателей?

13.Какие тела называются ферромагнитными?
