§ 42. ПРОВОДНИК С ТОКОМ В МАГНИТНОМ ПОЛЕ

Если внести проводник с током в магнитном поле (рис. 86, а), то в результате сложения магнитных полей магнита и проводника произойдет усиление результирующего магнитного поля с одной стороны проводника (на чертеже сверху) и ослабление магнитного поля с другой стороны проводника (на чертеже снизу). В результате действия двух магнитных полей произойдет искривление

магнитных линий, и они, стремясь сократиться, будут выталкивать проводник вниз, (рис. 86, б).

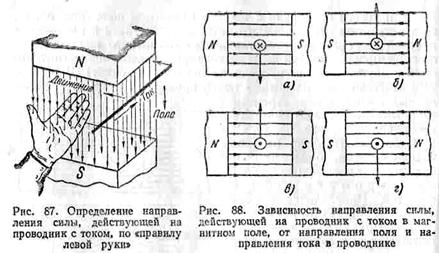

Сила, действующая на проводник с током, помещенный в магнитное иоле, называется электромагнитной силой. Направление этой силы можно определить по «правилу левой руки»: если левую руку расположить в магнитном поле так, чтобы магнитные линии, выходящие из северного полюса, как бы входили в ладонь, а четыре вытянутых пальца совпадали с направлением тока в проводнике, то большой отогнутый палец руки покажет направление действия силы (рис. 87).

Из рис. 88 видно, что направление силы, действующей на проводник, можно изменить, либо меняя полюсы и изменяя этим направление магнитного поля, либо меняя направление тока  в  проводнике.

Если же поменять направление поля и направление тока в проводнике одновременно, то направление силы, действующей на проводник, не изменится.

Сила F, действующая на проводник с током, помещенный в магнитное поле (рис. 89), зависит от величины магнитной индукции В, величины тока I в проводнике, активной длины проводника l и синуса углаαмежду вектором индукции и направлением тока в проводнике:

Для прямолинейного проводника с током, помещенного перпендикулярно к направлению магнитного поля, сила, действующая на проводник, будет равна

так как в этом случае

Вышеприведенная формула является выражением закона электромагнитных сил. Электромагнитные силы, действующие на проводники с током, которые расположены в магнитном поле, используются в различных электродвигателях для получения вращающего момента, иными словами, для преобразования электрической энергии в механическую. В электрических генераторах (т. е. машинах, преобразующих механическую энергию в электрическую) эти силы создают тормозящий (противодействующий) момент, который преодолевается первичным двигателем, приводящим в движение генератор.

Электромеханические     воздействия магнитного поля на проводники с током используются также в магнитоэлектрических измерительных приборах, применяемых в цепях постоянного тока.
