§ 41. МАГНИТНЫЕ ЦЕПИ И ИХ РАСЧЁТ

Магнитной цепью называется путь, по которому замыкается магнитный поток.

На рис. 84, а показан соленоид. Магнитная цепь здесь проходит через  воздух.   Магнитное  сопротивление воздуха  очень  велико,

поэтому даже при большой намагничивающей силе магнитный поток мал.

Для увеличения магнитного потока в состав магнитной цепи вводят ферромагнитные материалы (обычно литая или электро­техническая сталь), имеющие меньшее магнитное сопротивление. Устройство, выполненное из ферромагнитных материалов, в котором замыкается магнитный поток, называется магнитопроводом, или     сердечником.

На рис. 84, б представлен прямой электромагнит с разомкнутым сердечником. Магнитные линии только небольшую часть своего пути проходят по стальному сердечнику, большую же часть своего пути они проходят по воздуху. Полюсы электромагнита можно определить при помощи «правила буравчика».

Подковообразный электромагнит, изображенный на рис. 84, в, представляет магнитную цепь с лучшими условиями для прохождения магнитного потока. При такой конструкции поток Ф большую часть пути проходит по стали и меньшую часть от полюса N до полюса S по воздуху.

На рис. 84, г представлена конструкция магнитной цепи, применяемая  в электромашиностроении  и  приборостроении.  Между полюсами электромагнита помещается стальной якорь. Большую часть своего пути магнитные линии проходят по стали и только очень малую часть (от нескольких долей миллиметра до 2—3 мм) проходят по двум воздушным промежуткам.

Трансформаторы имеют замкнутый стальной сердечник (рис. 84, д). Сердечники трансформаторов собирают из нескольких частей, но во время сборки принимают меры к тому, чтобы воздушные зазоры между отдельными частями практически были равны нулю.

До сих пор мы не говорили о том, что магнитный поток, созданный намагничивающей силой, не весь замыкается по тому пути, который ему предназначен. Помимо рабочего магнитного потока, существует магнитный поток рассеяния, который замыкается по воздуху вне того места, где используется рабочий поток. На рис. 84, б, в, г, д показан также поток рассеяния.

Таким образом, общий магнитный поток, который должна создать обмотка возбуждения электромагнита, равен сумме рабочего потока и потока рассеяния.

Расчет магнитной цепи, казалось бы, можно производить по формуле

Но если вспомнить, что относительная магнитная проницаемость (х для ферромагнитных тел непостоянна и зависит от многих причин, то становится ясно, что этой формулой можно пользоваться лишь в том случае, когда в состав магнитной цепи входят только немагнитные тела (в том числе и воздух), для которых р, есть заранее заданная постоянная величина.

На практике для расчета магнитных цепей предпочитают пользоваться графическими методами решения.

Расчет магнитной цепи производят в следующем порядке. Задаются необходимой величиной магнитного потока. Разбивают магнитную цепь на участки, имеющие одинаковые поперечные сечения и однородный материал, и для каждого участка определяют величину магнитной индукции по формуле

Затем по кривым намагничивания для данного материала находят для каждого значения магнитной индукции величину Я. Если в магнитной цепи встречаются воздушные зазоры, зависимость между В0 и #0 определяется по формул

Здесь В0 выражено в вб/м2.

Если индукция выражена в гауссах, а напряженность — в а/см, то зависимость между В0 и Н0 будет

Н0=0,8 х В0.

Определив величину Н для каждого участка, находим по закону полного тока величину необходимой намагничивающей силы по формуле:

Пример 1. Найти намагничивающую силу обмотки электромагнита, изображенного на рис. 85. Размеры даны в миллиметрах. Материал сердечника — электротехническая   сталь.   В сердечнике необходимо создать магнитный поток 60 000 мкс. Магнитным рассеянием пренебрегаем.

Проводим среднюю линию по всей длине магнитной цепи. Разбиваем цепь на пять участков и определяем  длину   каждого участка.

Так как магнитный поток во всех участках одинаков и площадь поперечного сечения всех участков магнитной цепи одинакова (2X2см), то магнитная индукция также будет везде одинакова:

По кривой намагничивания (рис. 82) для электротехнической стали по индукции 15 000 гс находим напряженность магнитного поля Я = 30 а/см. Для воздушного зазора имеем

Умножая величины напряженности на длину соответствующих участков, получаем произведения Hl для этих участков.

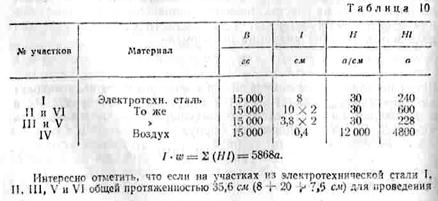

Результаты вычислении записываем в таблицу (табл. 10).

магнитного потока необходима намагничивающая сила 1068 а (240 + 600 + 228 а), то на воздушный зазор длиной всего 4 мм (в 89 раз меньше длины пути но стали) нужна намагничивающая сила 4800 а. Отсюда становится понятной необходимость создания магнитных цепей с минимальными воздушными зазорами.
