§ 52. АКТИВНОЕ СОПРОТИВЛЕНИЕ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

Сопротивление, включенное в цепь переменного тока, в котором происходит превращение электрической энергии в полезную рабо­ту или в тепловую энергию, называется активным сопротивлением.

К активным сопротивлениям при промышленной частоте (50 гц) относятся, например, электрические лампы накаливания и электро­нагревательные устройства.

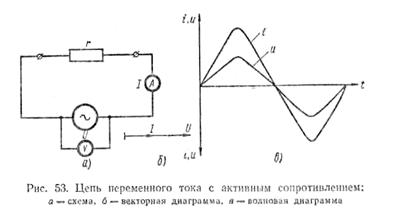

Рассмотрим цепь переменного тока (рис. 53), в которую вклю­чено активное сопротивление. В такой цепи под действием перемен­ного напряжения протекает переменный ток. Изменение тока в Цепи, согласно закону Ома, зависит только от изменения напряже­ния, подключенного к ее зажимам. Когда напряжение равно нулю, ток в цепи также равен нулю. По мере увеличения напряжения ток в Цепи возрастает и при максимальном значении напряжения ток становится наибольшим. При уменьшении напряжения ток убывает. Когда напряжение изменяет свое направление, ток также изменяет свое направление и т. д.

Из сказанного следует, что в цепи переменного тока с актив­ным сопротивлением по мере изменения по величине и направлению напряжения одновременно пропорционально меняются величина и Направление тока. Это значит, что ток и напряжение совпадают по фазе.

Построим векторную диаграмму действующих величин тока и  напряжения для цепи с активным сопротивлением. Для этого отлов жим в выбранном масштабе по горизонтали вектор напряжения  Чтобы на векторной диаграмме показать, что напряжение и ток в  цепи совпадают по фазе (j=0), откладываем вектор тока I по направлению вектора напряжения.

Сила тока в такой цепи определяется по закону Ома:

В этой цепи среднее значение мощности, потребляемой активным сопротивлением, выражается произведением действующих значения тока и напряжения.

Пример.   К  цепи  переменного   тока   с  активным   сопротивлением   r=55 ом    подключен генератор, максимальное значение напряжения которого U_m=310,2 в.

Определить:

1. показание вольтметра, подключенного к зажимам генератора;
2. показание амперметра, включенного в цепь;
3. среднее значение мощности, потребляемой сопротивлением.

 Решение. Известно,   что   электроизмерительные   приборы,   включенные в цепь переменного тока, измеряют действующие    значения.    Поэтому    показание  вольтметра, измеряющего напряжение,

Показание амперметра, измеряющего действующее значение тока,

Среднее  значение  активной   мощности,   потребляемой  сопротивлением,   Р=220х4 = 880 вт или Р=I²r=42x55=16x55=880 вт.
