ГЛАВА ПЯТАЯ

МАШИНЫ ПОСТОЯННОГО ТОКА

5-1. Устройство и основные элементы конструкции

Машины постоянного тока — генераторы и двигатели — находят себе широкое применение в современных электроустановках. Они выполняются с неподвижными полюсами и вращающимся якорем. На рис. 5-1 представлен схематически разрез четырех-полюсной машины. Здесь же приведены названия ее основных частей.

Характерной частью машин постоянного тока является коллектор. Он состоит из медных пластин, разделенных изоляционными прослойками и собранных в виде цилиндра (рис. 5-2,а).

Якорь машины постоянного тока при его вращении перемагничивается, поэтому он собирается из листов электротехнической стали обычно толщиной 0,5 мм (рис. 5-2,б). Листы перед сборкой покрываются с обеих сторон лаком; таким образом, предотвращается образование в стали якоря больших вихревых токов. На внешней поверхности якоря после сборки ли-

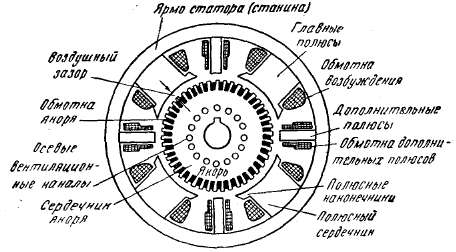

Рис. 5-1. Основные части машины постоянного тока.

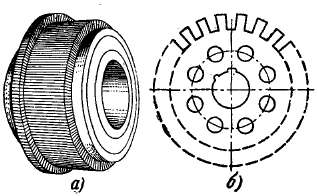

Рис. 5-2. Коллектор (а),и лист якоря (б).

стов получаются пазы и зубцы. В пазы закладываются проводники обмотки якоря, которые по особым правилам соединяются между собой и с коллекторными пластинами. На рис. 5-3 показаны пазы якоря. Они обычно делаются открытыми, что в большой степени облегчает укладку обмогки и позволяет хорошо ее изолировать. Для небольших машин делаются полузакрытые пазы, так же как для статоров асинхронных машин. У машин небольшой и средней мощности якорь помещается непосредственно на валу, для больших машин— на втулке, выполняемой в виде крестовины. Главные полюсы служат для создания основного поля в машине. Они имеют сердечники, на которых помещается обмотка возбуждения, и полюсные наконечники. Последние удерживают катушки возбуждения и способствуют наиболее благоприятному распределению индукции в воздушном зазоре машины вдоль окружности якоря. Полюсы в современных машинах собираются из стальных листов толщиной 0,5—1 мм для уменьшения потерь от вихревых токов в поверхностном слое полюсных наконечников, обращенном к якорю. Вихревые токи возникают вследствие пульсации индукции, вызванной зубчатостью якоря: под отдельными частями полюсного наконечника проходит то зубец, то паз якоря, что вызывает в этих частях то сгущение, то разрежение магнитных линий. Пульсации индукции проникают в сравнительно неглубокий слой, поэтому можно было бы делать слоистыми только полюсные наконечники. Однако технологически обычно выгоднее весь полюс собирать из листов.

Ярмо статора или станина для современных машин большой и средней


Рис. 5-3. Пазы якоря.

мощности выполняется из прокатанной листовой стали, согнутой в цилиндр и сваренной по шву, или из литой стали; для машин небольшой мощности — из цельнотянутой стальной трубы. Дополнительные полюсы выполняются обычно из кованой стали или собираются из листов. Они, так же как главные полюсы, прикрепляются к станине при помощи болтов. Их назначение — создать условия для безыскровой работы щеток на коллекторе (улучшить коммутацию, см. § 5-7).

На рис. 5-4 показана машина в разобранном виде. Здесь в нижней части показан якорь, имеющий слева вентилятор и справа коллектор.

Коллектор состоит из клинообразных пластин твердотянутой меди, которые изолируются друг от друга и от корпуса коллектора миканитом (с малым содержанием связующих веществ). Его конструкция показана на рис. 5-5.

Для малых машин в последние годы часто применяются коллекторы на пластмассе. В этом случае коллекторные пластины вместе с миканитовыми прокладками между ними запрессовываются в пластмассу при соответствующей термической обработке.

На коллектор опираются угольные, графитные или металлографитные щетки, помещенные в щеткодержате-

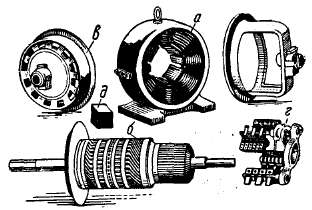

Рис. 5-4. Машина постоянного тока в разобранном виде. а — станина; б — якорь; в — подшипниковые щиты, г — траверса со щеткодержателями; д — коробка, прикрывающая зажимы.

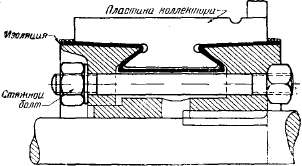

Рис. 5-5. Конструкция коллектора.

лях. При вращении якоря щетки сохраняют неизменное положение по отношению к полюсам машины. Щетка 2 (рис. 5-6), помещенная в обойме щеткодержателя, прижимается пружиной к коллектору. Щеткодержатели укрепляются на щеточных болтах, которые в сзою очередь укрепляются на траверсе (рис. 5-4,г).


Рис. 5-6. Щетка и щеткодержатель со шеткой. 1 — отверстие для щеточного болта; 2 — щетка; 3 — пружина.

Траверса связывается либо с подшипниковым щитом, либо со станиной; ее можно поворачивать и тем самым изменять положение всей системы щеток по отношению к полюсам машины.

Щеточные болты изолируются от траверсы при помощи изоляционных шайб и втулок.
