4-15. Синхронные машины заводов Советского Союза

Синхронные машины, выпускаемые заводами Советского Союза, по своим характеристикам, экономичности и надежности в работе не уступают машинам передовых заводов США и европейских стран. Конструкции их вполне характеризуют современное состояние электромашиностроения в данной области. Многие заводы Советского Союза выпускают синхронные машины, предназначенные для работы в качестве генераторов, двигателей или синхронных компенсаторов. Явнопо-люсные генераторы небольшой мощности, начиная с нескольких киловольт-ампер, предназначаются для не-

оольших передвижных или стационарных электроустановок. Большое количество генераторов выпускается для колхозных и межколхозных гидроэлектростанций.

Первый турбогенератор на 100 тыс. квт и 3000 об/мин был построен в СССР в 1937.г. Это была уникальная машина, намного опередившая зарубежную технику. В США такую машину построили только в 1951 г.

В настоящее время на ряде электрических станций Советского Союза работают турбогенераторы на 100000 квт и 3000 об/мин с водородным охлаждением, изготовленные Ленинградским заводом «Электросила» имени С. М. Кирова. Тем же заводом в 1952 г. был изготовлен турбогенератор с поверхностным водородным охлаждением на 150000 квт, затем были построены турбогенераторы с форсированным (внутренним) охлаждением обмотки ротора и водяным охлаждением обмотки статора на 165000 и 320000 квт. Были выпущены также турбогенераторы с внутренним водородным охлаждением обмоток статора и ротора на 200000 квт. В настоящее время разработаны проекты турбогенераторов с водяным охлаждением не только обмотки статора, но и обмотки ротора.

Следует также отметить уникальные синхронные компенсаторы на 75000 ква, изготовленные в последние

Рис. 4-95. Турбогенератор Харьковского завода тяжелого электромашиностроения мощностью 300 000 квт, 3000 об/мин, 20000 в с непосредственным охлаждением газом обмоток статора и ротора.

Рис. 4-96. Гидрогенератор Волжской ГЭС имени В. И. Ленина мощностью 115000 квт,

68,2 об /мин выпуска 1953 г

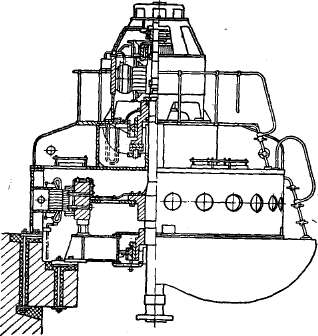

Рис. 4-97. Продольный разрез гидрогенератора завода "Уралэлектроаппарат" мощностью 2675 ква, 6300 в, 215 об/мин.

годы на заводах Советского Союза.

Гидрогенераторы Днепровской, Щербаковской, Угличской, Волжской имени Ленина, Волгоградской имени XXII съезда КПСС и других гидроэлектростанций, изготовленные в Советском Союзе, являются образцовыми для этого типа машин и превосходят по своим характеристикам и технико-экономическим показателям аналогичные машины зарубежных заводов. В настоящее время изготовлены первые гидрогенераторы для Братской ГЭС на 225000 квт, 15750 в, cosφ = =0,85, 125 об/мин (2р = 48); разработаны проекты гидрогенераторов для Красноярской ГЭС на 500000 квт, 15750 в, и cosφ = 0,85, 93,8 об/мин (2р=64).

Конструкции современных турбогенераторов и гидрогенераторов приведены на рис. 4-95—4-97.
