4-6. Несимметричные короткие замыкания

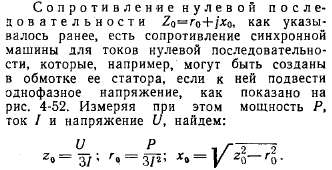

Рис. 4-52. Схема для опытного определения сопротивления нулевой последовательности.

Обратное поле создается результирующей н. с. статора и ротора. При этом н. с. статора создается токами обратной последовательности, а н. с. ротора — токами, наведенными в контурах ротора обратным полем (вихревые токи в стали ротора, токи успокоительной обмотки и обмотки возбуждения).

Часть индукционных линий обратного поля сцепляется только с обмоткой статора и аналогична полю рассеяния от токов прямой последовательности. Магнитный поток в воздушном зазоре, создаваемый обратной результирующей н. с, будет зависеть от заглушающего действия токов в контурах ротора. Он будет тем меньше, чем меньше полные сопротивления контуров ротора.

Активное сопротивление обратной последовательности r₂ больше активного сопротивления обмотки статора r_a, так как r₂ учитывает не только электрические потери в обмотке статора и потери от полей рассеяния, но и потери от токов в цепях ротора, наведенных обратным полем.

При опыте лучше вращать машину посторонним двигателем с номинальной скоростью, замкнув обмотку возбуждения накоротко. Мы будем иметь при этом условия образования поля внутри статора, вызванного гармониками н. с. статора с номером, кратным трем, такие же, как при работе машины.

Если пренебречь указанными гармониками н. с. фаз, то результирующая н. с. трехфазной обмотки будет равна нулю. Следовательно, в этом случае токи нулевой последовательности не создают поля внутри статора. Они будут создавать только поля рассеяния. Последние отличаются от полей рассеяния, создаваемых токами прямой или обратном последовательности, что вытекает из следующих рассуждений.

Обратимся сначала к диаметральной обмотке. Здесь поле рассеяния в пазах будет создаваться только током рассматриваемой фазы; поле же в лобовых частях будет создаваться как током данной фазы, так и токами соседних фаз. Поэтому потокосцелления самоиндукции и взаимоиндукции будут раз-

При опытах с несимметричными короткими замыканиями, так же как и при опыте с несимметричной нагрузкой, необходимо считаться с увеличением потерь в роторе, вызванных обратно вращающимся полем, и поэтому опыты следует проводить быстро и при небольших токах.
