4-5. Однофазный синхронный генератор

Однофазные синхронные машины по сравнению с трехфазными имеют ряд недостатков. К основным из них нужно отнести большие размеры и большую стоимость при одной и той же мощности. Поэтому на практике однофазные синхронные машины применяются крайне редко. В настоящее время во многих случаях, когда необходим однофазный ток, его берут от трехфазных линий.

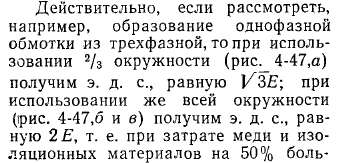

По устройству однофазные машины отличаются от трехфазных лишь выполнением обмотки статора. В однофазных машинах обмотка занимает обычно не свыше 80% окружности статора, так как полное использование окружности статора при большей затрате меди и изоляционных материалов дает только небольшое увеличение напряжения на зажимах машины.

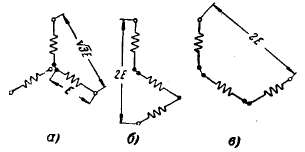

Рис. 4-47. Образование однофазной обмотки из трехфазной.

ше, чем в первом случае, увеличение э. д. с. составит лишь около 15,6 %.

Выясним вначале, какую мощность может давать трехфазная машина, используемая в качестве однофазной (по рис. 4-47,а), если она будет работать с тем же магнитным потоком в воздушном зазоре и с тем же током в обмотке статора, что и при работе в качестве трехфазной. Последнее условие в отношении тока можно принять для высоковольтных машин, где из-за сравнительно толстого слоя изоляции затруднена передача тепла от меди к стенкам пазов или в воздух.

от мощности трехфазной машины.

Учитывая также потери в роторе, вызванные обратно вращающимся полем, мощность однофазного генератора при тех же размерах, что и для трехфазного, приходится брать не выше примерно 60% от мощности последнего.

Работа однофазного генератора, имеющего обмотку на статоре, расположенную на 2/3 его окружности, может быть исследована при помощи ме-

тода симметричных составляющих, так как его работу можно рассматривать как частный случай работы трехфазного генератора при несимметричной нагрузке, когда она присоединена только к двум зажимам.

Следует иметь в виду, что в однофазном генераторе обратная н. с. имеет большое значение, так как здесь токи обратной последовательности равны токам прямой последовательности. Поэтому, чтобы ослабить ее вредное действие, необходимо ротор машины снабдить достаточно мощной успокоительной обмоткой, выполненной из стержней большого сечения; только в этом случае можно получить удовлетворительные условия для работы однофазной машины.
