3-24. Асинхронные тахометрические генераторы

Тахометрические генераторы сокращенно называются тахогенерато-рами. Они служат для преобразования механического вращения в электрический сигнал (напряжение) и широко применяются в настоящее время в схемах различных автоматических устройств, в частности, для автоматизированного электропривода. Они могут также служить для измерения скорости вращения вместо обычных механических тахометров.

Наибольшее распространение из тахогенераторов переменного тока получили асинхронные тахогенераторы с немагнитным полым ротором, по выполнению не отличающиеся в основном от соответствующих исполнительных двигателей (см. рис. 3-100).

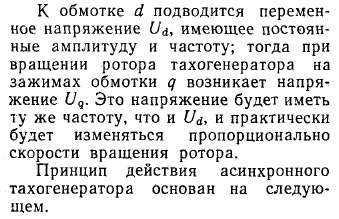

Принципиальная схема включения такого асинхронного тахогенератора показана на рис. 3-102. Здесь также на статоре расположены две обмотки d и q, оси которых — продольная и поперечная — сдвинуты в пространстве на 90 эл. град.
