3-22. Однофазные асинхронные двигатели

а) Общие сведения

Как отмечалось, однофазные асинхронные двигатели в настоящее время выполняются главным образом как малые машины на мощности, редко превышающие 0,5 квт.

Статор их имеет однофазную обмотку, которую обычно получают из трехфазной, соединенной в звезду, при использовании только двух ее фаз. Ротор снабжается короткозамкнутой обмоткой в виде беличьей клетки.

Если обмотку статора питать однофазным переменным током, то она создаст переменную (пульсирующую) н. с. При неподвижном роторе в машине возникнет при этом переменное (пульсирующее) поле. Оно будет наводить в обмотке ротора токи, как во вторичной обмотке трансформатора. На рис. 3-86 показаны направления токов в проводниках короткозамкнуто-го ротора при наличии пульсирующего поля. Очевидно, результирующий момент, действующий на ротор, будет равен нулю, так как электромагнитные силы от взаимодействия поля и

Рис. 3-86. Токи в проводниках роторной обмотки однофазного двигателя при неподвижном роторе.

токов в обмотке ротора на ее правой и левой половинах будут равны и противоположны.

Отсутствие начального вращающего момента является характерной особенностью однофазного двигателя при указанной схеме соединения. Следовательно, он сам не может тронуться с места. Однако, если посредством посторонней силы раскрутить ротор, то двигатель в дальнейшем будет вращаться самостоятельно и может быть нагружен.

Подобные, явления можно наблюдать у трехфазного двигателя при обрыве одного из питающих проводов. Если провод оборван у неподвижного двигателя, то он при пуске не будет создавать вращающий момент и не тронется с места. Если же провод оборван у вращающегося трехфазного двигателя, то последний будет продолжать работать как однофазный. Но мощность его при этом должна быть снижена до 50—55% от номинальной.

Режим работы трехфазного двигателя в качестве однофазного не может быть допущен при мощности на его валу, близкой к номинальной, так как его обмотки из-за увеличения токов в них при таком режиме за короткое время чрезмерно нагреются.

Для объяснения указанных явлений заменим переменную пульсирующую по одной оси н. с. статора двумя н. с, вращающимися в разные стороны с синхронной скоростью и имеющими амплитуды, равные половине амплитуды пульсирующей н. с. (§ 3-4,а; рис. 3-26).

При неподвижном роторе обе н. с. с равными амплитудами вращаются относительно ротора с одной и той же синхронной скоростью. Поля, вызванные ими, также будут иметь одинаковые амплитуды. Они будут наводить в обмотке ротора одинаковые токи. Поэтому вращающие моменты, получающиеся от взаимодействия полей и наведенных ими токов, будут равны между собой. Так как они действуют в противоположные стороны, то результирующий момент равен нулю. Следовательно, ротор самостоятельно не может прийти во вращение. Если же, как указывалось, каким-либо способом привести его во вращение в любом направлении, то в этом направле-

нии он будет вращаться самостоятельно и дойдет до скорости, близкой к синхронной.

То поле, которое вращается в одном направлении с ротором, называется прямо вращающимся или прямым, другое поле — обратно вращающимся или обратным. При вращении ротора оба эти поля неодинаковы: обратное поле ослабляется, тогда как прямо вращающееся поле усиливается. При скорости вращения, близкой к синхронной, обратное поле ослабляется настолько, что результирующее поле становится почти круговым.

Ослабление обратного поля при работе однофазного двигателя объясняется следующим образом. Если ротор относительно прямого поля имеет скольжение s, то относительно обратного поля он будет иметь скольжение

Во втором случае обратная н. с. создается не только токами статора, но и токами ротора, наведенными обратным полем; она, так же как и обратное поле, сильно ослабляется. Поэтому прямая н. с. статора в данном случае должна возрасти настолько, чтобы создаваемое ею прямое поле наводило в обмотке статора э. д. с, почти полностью уравновешивающую приложенное напряжение. Во втором случае ток статора будет почти в 2 раза больше, чем в первом случае. Этим и объясняется увеличение тока холостого хода однофазного двигателя.

Увеличение скольжения вызывает увеличение тормозящего момента от

Рис. 3-88. Пусковые схемы однофазных двигателей.

обратного поля, поэтому максимальный момент однофазного двигателя меньше, чем у соответствующего трехфазного двигателя.

Коэффициент полезного действия однофазного двигателя также ниже вследствие увеличенных потерь в обмотке ротора, а также в обмотке статора из-за ухудшения cosφ₁.

Пуск в ход однофазного двигателя обычно производится при наличии на статоре вспомогательной фазы. Она представляет собой обмотку, размещенную в пазах статора так, чтобы ее н. с. была пространственно сдвинута на 90 эл. град, относительно н. с. главной обмотки статора. Ток во вспомогательной обмотке должен быть сдвинут по фазе по отношению к току главной обмотки. Если созданы указанные условия, то обе обмотки вызовут вращающееся магнитное поле. Оно будет несимметричным, но создаваемый им момент в случае небольшого тормозящего момента на валу получается все же достаточным для пуска двигателя в ход. Вспомогательная обмотка выключается, когда двигатель достигает примерно нормальной скорости вращения, так как она рассчитывается на кратковременную нагрузку.

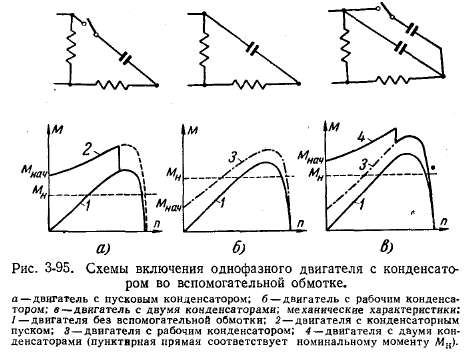

Следовательно, при пуске двигатель работает как двухфазный, а при нормальной скорости вращения — как однофазный. Для получения тока во вспомогательной обмотке, сдвинутого по фазе относительно тока в главной обмотке, последовательно с первой включают активное сопротивление (рис. 3-88,а) или емкость (рис. 3-88,б). Применение емкости позволяет осуществить сдвиг по фазе между указанными токами равным 90°, что дает значительное увеличение начального вращающего момента.

д) Однофазные двигатели с экранированными полюсами

Однофазные двигатели с экранированными полюсами получили в последние годы широкое распространение. Они обычно выполняются на малые мощности (0,5—30 вт) и применяются в тех случаях, где не требуется большой начальный вращающий момент.

По устройству они являются одними из наиболее простых электродвигателей (рис. 3-97): их статорная (главная) обмотка состоит из катушек, надетых на полюсы; ротор имеет корот-козамкнутую обмотку в виде клетки. Для создания пускового момента на

Рис. 3-97. Однофазный двигатель с экранированными полюсами. 1 и 2 — обмотки статора и ротора; К — короткозамкнутый виток; Ш — магнитный шунт.

статоре помещается вспомогательная обмотка в виде короткозамкнутых витков, охватывающих части полюсов.

Магнитные потоки под этими частями оказываются сдвинутыми по фазе (во времени) и в пространстве относительно потоков под основными частями полюсов, вследствие чего под полюсами возникают бегущие магнитные поля, которые, взаимодействуя с наведенными ими в обмотке ротора токами, создают пусковой вращающий момент.

Направление вращения двигателя указано на рис. 3-97. Оно будет таким же, как направление вращения поля в зазоре от основной части полюса к его экранированной части.

Двигатели имеют относительно низкие значения М_нач, М_м и к. п. д. Некоторое улучшение их пусковых и рабочих характеристик удается получить путем применения магнитных шунтов, которые выполняются из стальных пластинок и помещаются между полюсными наконечниками (рис. 3-97).
