2-23. Нагревание и охлаждение

Магнитные потери в сердечнике трансформатора и электрические потери в его обмотках обусловливают выделение тепла. В начальный промежуток времени работы трансформатора с нагрузкой имеет место неустановившийся тепловой процесс, в течение которого лишь часть тепла отдается окружающей среде, а другая часть остается в сердечнике и обмотках, повышая их температуру. По мере роста последней увеличивается отдача тепла. При некоторой температуре сердечника и обмоток все тепло, выделяющееся в них, отдается окружающей среде. Эта температура является установившейся, соответствующей установившемуся тепловому режиму. Она не должна превышать определенных пределов.

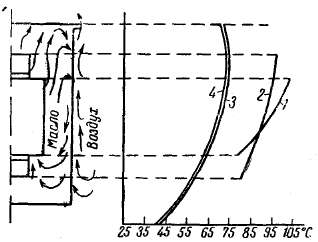

Рис. 2-81. Распределение температуры отдельных частей трансформатора по его высоте. 1 — обмотка; 2 — сердечник; 3 — масло; 4 — стенки бака.

Рис. 2-82. Трансформатор с гладким баком.

По ГОСТ 401-41 допускаются следующие температуры (°С):

Для обмоток...............105

Для сердечника (на поверхности).....110

Для масла (верхних слоев)........95

При этом температура окружающего воздуха принимается равной 35° С.

Применяемые для трансформаторов изоляционные материалы резко снижают свои изоляционные и механические свойства при длительном повышении температуры. Особенно это относится к бумаге, являющейся одним из основных изоляционных материалов, применяемых в трансформаторостроении. Она в большой степени подвержена так называемому старению. Чем выше выбрана для нее температура, тем меньше срок ее службы.

Нужно отметить, что указанные температуры не должны непрерывно искусственно поддерживаться в трансформаторе путем увеличения его нагрузки, так как в этом случае значительно сократился бы срок службы трансформатора по сравнению с его нормальным сроком в 15—20 лет. Указанные температуры установлены в предположении суточного и годового колебаний температуры окружающей среды, следовательно, в предположении, что в эксплуатационных услов периоды работы трансформатора с наивысшими указанными температурами чередуются с периодами работы при более низких температурах.

Чтобы при допустимых превышениях температуры нагретых сердечников и обмоток над температурой окружающей среды все тепло отдавалось

окружающей среде, необходимо иметь достаточную поверхность охлаждения.

В масляных трансформаторах тепло, образующееся в сердечнике и обмотках, отдается маслу. Масло отводит это тепло к стенкам бака, которые с наружной стороны отдают его окружающему бак воздуху. Движение тепла от одной части трансформатора к другой обусловлено разностью температур. Распределение температур отдельных частей трансформатора показано на рис. 2-81. Здесь же показаны пути движения частиц масла, омывающего сердечник и обмотки, и частиц воздуха, омывающего наружные стенки бака.

Чем больще мощность трансформатора, тем больше в нем потери (по абсолютной величине) и тем больше, следовательно, должна быть его поверхность охлаждения для отвода образующегося тепла. Этим и объясняется главным образом увеличение размеров трансформатора при увеличении его мощности.

При увеличении размеров трансформатора его мощность и потери растут быстрее, чем поверхность охлаждения (§ 2-22). Поэтому при возрастании мощности трансформатора охлаждение его должно быть более интенсивным.

Для трансформаторов небольшой мощности (до 20—30 ква) применяются баки с гладкими стенками

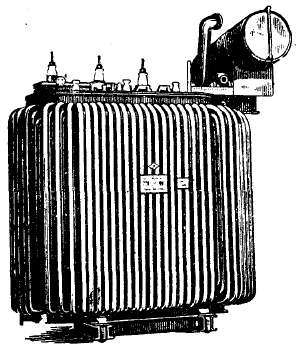

Рис. 2-83. Трансформатор с трубчатым баком.

Рис. 2-84. Трансформатор с радиаторным баком.

(рис. 2-82). Для трансформаторов средней и большой мощности приходится брать трубчатые баки (рис. 2-83) или баки с радиаторами (рис. 2-84). Для очень мощных трансформаторов применяются баки с радиаторами, которые обдуваются при помощи особых вентиляторов, вследствие чего значительно увеличивается теплоотдача с их поверхности.
