2-22. Мощность, потери и размеры трансформатора

Мощность, потери и размеры трансформаторов связаны важными практически соотношениями, имеющими общее значение и для всех электрических машин.

Представим себе ряд трансформаторов возрастающей мощности, геометрически подобных друг другу и

* См. Г. Н. Петров, Электрические машины, ч. I, Госэнергоиздат, 1955.


имеющих одинаковые плотности тока Δ(а/мм2) в обмотках и одинаковые индукции В(гс) в сердечниках. Под геометрически подобными трансформаторами понимаются трансформаторы, соответственные размеры которых находятся в одном и том же отношении. Два геометрически подобных трансформатора изображены на рис. 2-80. Здесь все линейные размеры второго трансформатора в 2 раза больше соответственных линейных размеров первого трансформатора.

Мощность трансформатора пропорциональна произведению э. д. с. и тока, т. е.

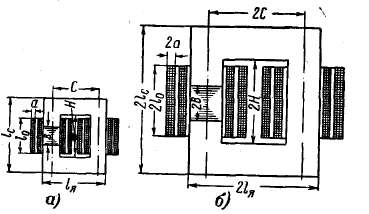

Рис. 2-80. Геометрически подобные трансформаторы.

поэтому


Следовательно, вес трансформатора при увеличении линейных размеров растет медленнее, чем его мощность.

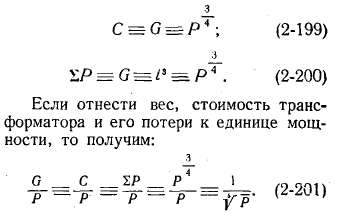

Можно считать, что стоимость С активных материалов и потери ΣР в них при заданных индукции и плотности тока также пропорциональны весу:


Следовательно, вес и стоимость активных материалов на 1 ква и относительное значение потерь (потерь на единицу мощности) в ряде геометрически подобных трансформаторов изменяются обратно пропорционально корню четвертой степени из их мощности при сохранении постоянными значений Δ и В.

Этим и объясняется тенденция применять в современных электроустановках (там, где это возможно и целесообразно) трансформаторы большой мощности вместо нескольких малых трансформаторов той же суммарной мощности.

Из равенства (2-200) следует, что потери трансформатора растут пропорционально кубу линейных разме-


ров. Но его поверхность охлаждения возрастает пропорционально только квадрату линейных размеров. Поэтому по мере увеличения мощности трансформаторов приходится повышать интенсивность их охлаждения и отступать от геометрического подобия их форм.

Приведенные соотношения (2-198) — (2-201) дают лишь общую ориентировку при определении зависимости мощности трансформатора и его потерь от размеров, и они правильны лишь приближенно. При проектировании ряда трансформаторов возрастающей мощности приходится в той или иной мере от них отступать по конструктивным, технологическим и прочим соображениям.
