2-18. Параллельная работа трансформаторов

Параллельное соединение трансформаторов необходимо для обеспечения бесперебойного энергоснабжения при выключении трансформаторов для ремонта. Далее оно целесообразно в тех случаях, когда мощность нагрузки сильно изменяется в течение суток; тогда можно в зависимости от общей нагрузки оставлять в работе столько трансформаторов, чтобы потери в них были наименьшими. При расширении подстанций, а также на мощных подстанциях устанавливается несколько трансформаторов, которые включаются на параллельную работу. При та-

кой работе обмотки трансформаторов с первичной и вторичной стороны присоединяются к общим шинам, как показано на рис. 2-56. Здесь обмотки высшего напряжения служат в качестве первичных.

На параллельную работу трансформаторы могут быть включены только при соблюдении определенных условий. Эти условия практически сводятся к следующим:

1)   равенство номинальных напряжений — первичных и вторичных (равенство коэффициентов трансформации);

2)   трансформаторы должны принадлежать к одной и той же группе соединений;

3)   равенство номинальных напряжений короткого замыкания.

При соблюдении первых двух условий напряжение между зажимами рубильника (рис. 2-56) до его замыкания равно нулю. В этом случае после включения рубильника никакого уравнительного тока в обмотках трансформаторов не получится.

Можно допустить различие в коэффициентах трансформации трансформаторов, включаемых на параллельную работу, не больше 0,5% от их среднего значения.

Недопустимо включение на параллельную работу трансформаторов принадлежащих к разным группам соединений, так как результирующая э. д. с. в контуре вторичных обмоток вызовет при этом большой ток, который быстро приведет к чрезмерному нагреванию обмоток трансформаторов.

Соблюдение третьего условия необходимо для того, чтобы общая на-


Рис. 2-56. Схема включения на параллельную работу трансформаторов.


грузка распределялась пропорционально номинальным мощностям параллельно работающих трансформаторов.

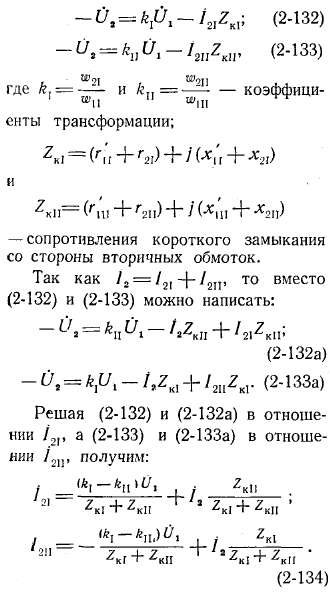

Пренебрегая токами холостого хода, можем написать следующие уравнения напряжений:


Полученные равенства показывают, что ток каждого трансформатора состоит из уравнительного тока, обусловленного различием коэффициентов трансформации, и тока нагрузки. Очевидно, что уравнительный ток будет иметь место и при отсутствии нагрузки (при I2=0).

Из (2-134) также видно, что при kI=kII токи распределяются обратно пропорционально сопротивлениям короткого замыкания. В этом случае мы можем написать в соответствии со схемой, представленной на рис. 2-57,



Рис. 2-57. Схема для определения токов параллельно работающих трансформаторов.

Значение разности углов (φкII — φкI) в обычных случаях (если мощности параллельно работающих трансформаторов не сильно отличаются одна от другой) близко к нулю.

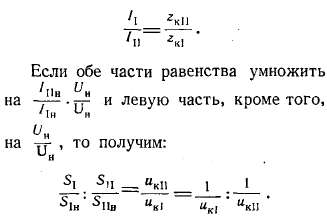

Переходя от отношения комплексов к отношению их модулей, имеем:


Из полученного соотношения следует, что мощности параллельно работающих трансформаторов, выраженные в долях их номинальных мощностей, относятся друг к другу, как обратные значения номинальных напряжений короткого замыкания. Если ukIukII то относительная нагрузка будет больше у того трансформатора, у которого иk меньше. Практически допускается различие между номинальными напряжениями короткого замыкания трансформаторов, включаемых на параллельную работу, в ±10% от их среднего значения.

Приведенные выводы могут быть распространены на любое число параллельно работающих трансформаторов.

При включении на параллельную работу трехобмоточных трансформаторов необходимо соблюдение указанных условий для соответствующих пар обмоток обоих трансформаторов и


кроме того, необходимо, чтобы оба трансформатора имели одинаковое располржение вторичных обмоток относительно первичной. При включении двухобмоточного трансформатора на параллельную работу с трехобмо-точным должны быть соблюдены те же условия для двухобмоточного трансформатора и соответствующих двух обмоток трехобмоточного трансформатора и, кроме того, последний должен иметь двустороннее расположение вторичных обмоток относительно первичной (§ 2-17).
