46. ИЗОЛЯЦИЯ ОБМОТОК КОЛЛЕКТОРНЫХ МИКРОДВИГАТЕЛЕЙ

В якорях коллекторных микродвигателей (мощностью 5—600 Вт) с частотой вращения до 5000 об/мин устанавливают круглые провода марки ПЭВ при классе нагревостойкости А и ПЭТВ при классе В. При больших частотах вращения (5000—8000 об/мин) применяют провода с эмалевоволокнистой и стекловолокнистой изоляцией, позволяющие получить более монолитную обмотку после пропитки: ПЭЛШКО для класса А и ПСДТ для класса В. Для машин нормального, тропического и усиленно-влагостойкого исполнения можно использовать все четыре марки проводов, для химостойкого — марку ПСДТ.

Выбор материалов пазовой изоляции (табл. 66) определяется классом нагревостойкости изоляции и исполнением электрической машины. Пазовая коробочка изготовляется двухслойной.

Для усиления изоляции на торце пакета, как и в статорных обмотках, выполняется манжета из стеклолакоткани с заходом в паз на 8—15 мм. В необходимых случаях, когда из-за высокого коэффициента заполнения паза или по другим причинам происходит сдвиг или смятие стеклолакоткани, ее подклеивают ко второму слою изоляции пазовой коробочки или применяют композиционный материал.

Для полюсных катушек коллекторных микродвигателей служат провода марок ПЭВ при классе нагревостойкости А, ПЭТВ—при классе В и ПСДТ в машинах химостойкого исполнения. Изоляция катушек выполняется при классе нагревостойкости А в машинах

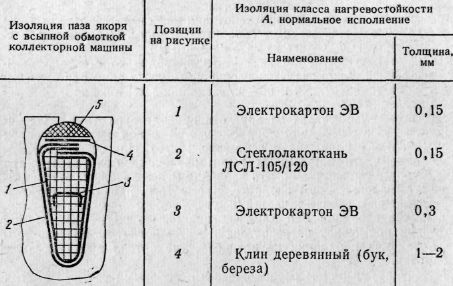

Таблица 66. Пазовая изоляция якорных обмоток коллекторных микродвигателей

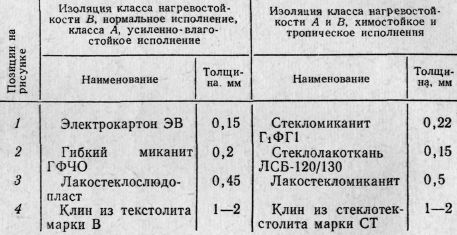

Продолжение табл. 66

нормального исполнения из электрокартона марки ЭВ и тафтяной ленты; для изоляции выводов и мест паек применяют линоксиновые трубки, для вязки — хлопчатобумажный чулок. При классе В всех исполнений, а также при классе А химостойкого исполнения в качестве изоляции используют стеклолакоткани ЛСБ-120/130 и ЛСП-130/155, стеклянную ленту ЛЭС, стеклотрубки и стеклочулок АСЭЧ(б).
