44. СХЕМЫ РУЧНЫХ ОБМОТОК ЯКОРЯ

Среди ручных обмоток, применяемых для якорей, можно выделить три типа: простая ручная, «в елочку» и юбочная.

Обмотку «в елочку» называют также иногда двуххордовой, так как у нее секции разделены на две равные части (две полусекции), образующие на виде с торца две хорды, расходящиеся из одного паза. Число сторон секции в пазу якоря при ручной обмотке может быть равно двум (при u_п=1) и более (при u_п = 2 и более).

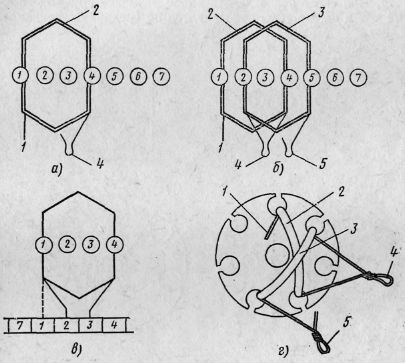

Рис. 98. Простая ручная обмотка при u_п=1: а — намотка первой секции и образование петли для намотки второй секции, б — намотка второй секции, в — рабочая схема, г — вид с торца; 1 — начало намотки, 2 — первая секция, 3 — вторая секция, 4 — первая петля, 5 —вторая петля

Простая ручная обмотка при u_п=1 наматывается следующим образом. Вначале наматывается первая секция 2 (рис. 98, а), затем делается петля 4 для присоединения к коллектору, после чего наматывается вторая секция (рис. 98, б, г) в рядом лежащие пазы, делается петля 5 и т. д. При четырех сторонах в пазу (u_п=2) вторая секция наматывается в те же пазы, что и первая (рис. 99), причем петли для присоединения к коллектору делают после намотки каждой секции.

При обмотке «в елочку» каждая секция разбивается на две полусекции. Сначала наматывают первую полусекцию обмотки (рис. 100, а), затем переходят в следующий по шагу паз (7-й паз на рис. 100,б) и наматывают вторую полусекцию 4. После образования

петли 5 наматывают подобным же образом следующие секции. При u_п=2 вторая секция наматывается в те же пазы, что и первая. Число витков в полусекции при обмотке «в елочку» определяется делением общего числа витков в пазу на 4u_п. Например, при общем числе витков в пазу 72 и u_п=2 число витков в полусекции

Рабочие схемы обмоток «в елочку» при u_п=2 представлены на рис. 101. При скосе пазов пакета якоря разметка ручных обмоток, так же как и шаблонных, производится по среднему сечению пакета.

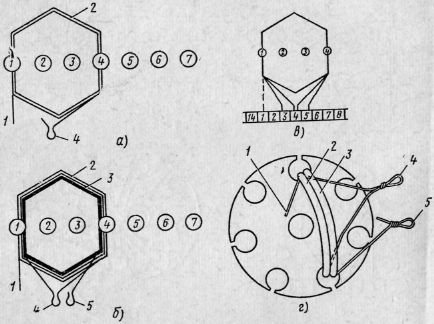

Рис. 99. Простая ручная обмотка при u_п=2: а — намотка первой секции и образование петли для намотки второй секции, б — намотка второй секции, в — рабочая схема, г — вид с торпа; 1 — начало намотки, 2 — первая секция, 3 — вторая секция, 4 — первая петля, 5 — вторая петля

Юбочная обмотка применяется при небольшом числе витков в секции (обычно не более трех). Для ее намотки заранее отрезают от бухты куски проводов, число которых должно быть равно числу секций. Длина каждого куска провода должна быть равна развернутой длине секции. Концы всех отрезанных проводов 2 (рис. 102) закладывают в пластины коллектора 1, провода изгибают и укладывают в пазы в соответствии со схемой обмотки. По выходе из паза со стороны, противоположной коллектору, все провода одновременно опять изгибают, на них накладывают для закрепления бандаж 4 из чулка. Затем со стороны, противоположной коллектору, провода изгибают вокруг бандажа 4, образуют лобовую часть, после чего их укладывают в пазы в соответствии с шагом обмотки по-

Рис. 100. Ручная обмотка «в елочку»: а — намотка первой полусекции и переход для намотки второй полусекции, б — намотка второй полусекции и образование петли, в — рабочая схема, г — вид с торца; 1 — начало намотки, 2 — первая полусекция, 3 — переход к второй полусекции, 4 — вторая полусекция, 5 — петля

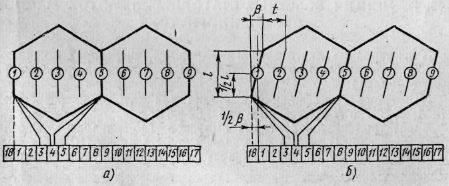

Рис. 101. Рабочая схема обмотки «в елочку» при и_п = 2: а — без скоса пазов, б — со скосом пазов на 1/2 пазового деления

верх уже находящихся там проводов первого слоя. Таким образом, получается петля 3 (юбка) со стороны, противоположной коллектору, и образуется первый виток.

Для получения второго витка провод со стороны коллектора изгибают, закрепляют бандажом 5 и вторично укладывают в те же пазы с изгибом и закреплением лобовой части новым бандажом с противоположной стороны. Операции изгиба и бандажировки повто-

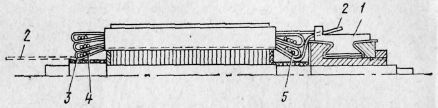

Рис. 102. Юбочная обмотка: 1 — пластина коллектора, 2— провода, 3 — петля, 4, 5 — бандажи

ряют столько раз, сколько витков в секции. После намотки всех витков концы проводов закладывают в шлицы коллектора в соответствии со схемой обмотки.

Число петель (юбок) обмотки на стороне, противоположной коллектору, равно числу витков, а со стороны коллектора — на один меньше.

Юбочные обмотки выполняют, как петлевые и как волновые. Их схемы ничем не отличаются от обычных шаблонных обмоток.
