29. РАСЧЕТ ОБМОТОЧНЫХ ДАННЫХ СТАТОРА ТРЕХФАЗНОГО АСИНХРОННОГО ДВИГАТЕЛЯ С ВСЫПНОИ ОБМОТКОЙ*

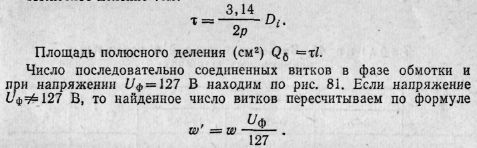

Полюсное деление (см)


Окончательное число витков уточняется после определения числа проводников в пазу и проверки величин индукций в воздушном зазоре, спинке статора и зубцах (табл. 47).

Высота спинки статора (см)


* Подробнее см.: Ж е р в е Г. К. Расчет асинхронного двигателя при перемотке. — М.: Энергия, 1967; Маршак Е. Л. Ремонт всыпных обмоток асинхронных двигателей.—М.: Энергия, 1975.

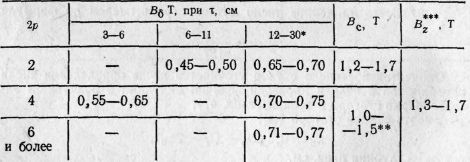

Таблица 47. Значения индукций в нормальных асинхронных машинах


* Для закрытых обдуваемых машин значения должны быть уменьшены на 10%.

** Индукция может быть меньше указанных значений при унификации штампов для разных чисел полюсов, например для 2р=4 и 6; 6 и 8 и т. д. *** Для трапецеидальных и грушевидных пазов.


Число пазов на полюс и фазу


Индукция в воздушном зазоре (Т)


где kE — отношение эдс к напряжению (табл. 48).

Таблица 48. Значения kE в зависимости от площади полюсного деления

Qδ, см2

15-50

50—100

100—150

150-400

Свыше 400

kE

0,75—0,86

0,86—0,90

0,90—0,93

0,93—0,95

0,96—0,97


Диаметр изолированного провода в асинхронных машинах мощностью 0,6 кВт и выше обычно бывает меньше ширины шлица (прорези) паза на 1,5—2 мм.

При коэффициенте заполнения паза kп = 0,4 диаметр изолированного провода можно определить, не прибегая к вычислениям, по рис. 82, 83. При других значениях kп полученное значение надо умножить на коэффициент k (табл. 49).

Таблица 49. Величина коэффициента k

kп

0,36

0,37

0,4

0,43

0,46

0,50

к

0,95

0,96

1,0

1,04

1,08

1,12

Пример. Определить диаметр изолированного провода при F= = 170 мм2, n=82 и kп=0,36.



Рис. 82. Определение диаметра изолированного провода D при kп = 0,4 и числе проводников в пазу п = 10—120


Рис. 83. Определение диаметра изолированного провода D при kп=0,4 и числе проводников в пазу n = 120—1200


По рис. 82 находим при kп=0,4 диаметр D=1,02 мм, по табл. 49—k=0,95. При kп = 0,36 : D'=0,95·1,02 = 0,97 мм.

Диаметр провода без изоляции определяется в зависимости от марки провода.

Фазный ток обмотки статора (А)


где j — плотность тока, А/мм2 * (табл. 50).

Таблица 50. Ориентировочные значения плотностей тока в асинхронных двигателях


Номинальная мощность для микродвигателей (до 600—1000 Bt)j а) полная мощность (В·А)


Таблица 51. Энергетический кпд микродвигателей с короткозамкнутым ротором


Номинальная мощность для малых и средних двигателей (до 100 кВт) при числе полюсов 2р=2 определяется по рис. 84; при 2р = 4 полученное значение надо уменьшить на 6—8%, при 2р= =6,8 — на 5—15% (больший процент для двигателей меньшей мощности).


* В Международной системе единиц (СИ) плотность тока выражается в А/м2 :1 А/мм=106 А/м2.

** Энергетическим кпд называют произведение кпд на коэффициент мощности.


Число полюсов находят, исходя из отношения


Значение 1,41 по табл. 45 наиболее близко к числу полюсов 2p=6, а по табл. 46 проверяем, что z2=64 допустимо при z1=54 и 2р=6. Эта машина может быть использована и при 2р=8, так как отношение Da/Di=l,41 близко к 1,40, которое соответствует 2р=8,10, а в единой серии А2, АО2 применяются при 2р=8 числа пазов z1=54 и


Рис. 84. Зависимость мощности Р от тока фазы Iф при числе полюсов 2р=2 и напряжении Uф: 1 — 127 В, 2 — 220 В, 3 — 289 В (фазное напряжение при напряжении сети 500 В и соединении фаз обмотки звездой)

z2=64 (см. табл. 103). Однако при этом могут быть ухудшены некоторые характеристики двигателя.

Ведем расчет при 2р=6.

Полюсное деление

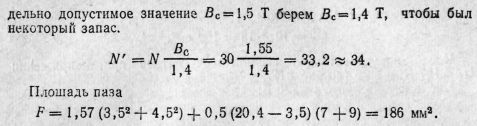

Сравнивая величины индукций с допустимыми значениями, находим, что индукция в спинке статора несколько завышена. Чтобы ее уменьшить, увеличиваем число проводников в пазу. Верхнее пре-



Коэффициент заполнения kп = 0,4 (по табл. 42); мощность ≈ 10 кВт определяем по размерам сердечника и таблицам обмоточных данных.

Диаметр провода с изоляцией D=1,64 мм (по рис. 82) при n=34 (принимаем nэл = 1).

Диаметр провода для марки ПЭТВ без изоляции выбираем по табл. 24: d=l,56 мм.

Сечение провода Sэл=1,91 мм2 (по табл. 22).

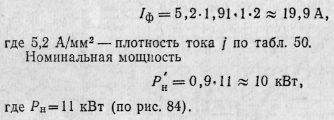

Фазный ток обмотки статора
