28. ОПРЕДЕЛЕНИЕ ЧИСЛА ПОЛЮСОВ ТРЕХФАЗНОЙ ОБМОТКИ СТАТОРА

Число полюсов для двухслойной обмотки при известном шаге

где z₁ — число пазов статора; у — шаг обмотки статора.

При получении по формуле значения больше двух, но меньше четырех следует принять 2р=2. Например, при z₁=36 и y=10

Таблица 45. Число полюсов в зависимости от отношения D_a/D_i

Примечание. В серийных машинах при одних и тех же диаметрах могут быть различные числа полюсов, например 4 и 6, 6 и 8, 8 и 10.

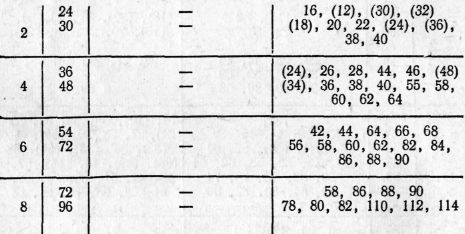

Таблица 46. Рекомендуемые числа пазов короткозамкнутых роторов

Продолжение табл. 46

Двигатели для практически бесшумной работы

Примечания: 1. Числа пазов, заключенные в круглые скобки, дают ухудшенные пусковые характеристики.

2.  Числа пазов, заключенные в квадратные скобки, не следует применять для машин, работающих в режиме тормоза.

3.  В сериях машин с целью унификации и по другим причинам применяют при данном числе полюсов и другие числа пазов статоров и роторов (см. табл. 99, 103).

Число полюсов для однослойной или двухслойной обмотки при известном числе q

где q — число пазов на полюс и фазу.

В однослойных концентрических и шаблонных обмотках, где катушки расположены одна внутри другой, число q можно легко определить по лобовым частям.

Рассмотрим, например, рис. 12 и 17. В этих обмотках выделяем катушечную группу или полугруппу. На рис. 12 группа расположена в пазах 1,2 и 7,8, на рис. 17 (обмотка вразвалку) полугруппа занимает пазы 1,2 и 11,12. Группа (полугруппа) охватывает две фазы, т. е. число пазов 2q. На рис. 12—это пазы 3, 4, 5, 6, т. е. 2q = 4, и, следовательно, q=2, а на рис. 17 — пазы 3, 4, 5, 6, 7, 8, 9, 10, т. е. 2q=8 и q=4.

Если невозможно по оставшейся обмотке определить q и у, то число полюсов можно предварительно найти по отношению наружного диаметра D_a статора к его внутреннему диаметру D_i (табл. 45), а затем проверить по величине индукции в спинке статора и в зубцах.

Правильность выбора числа полюсов в сомнительных случаях следует проверить по соотношению чисел пазов ротора и статора (табл. 46).
