8-4. ПРОВЕРКА ПРАВИЛЬНОСТИ МАРКИРОВКИ ВЫВОДНЫХ КОНЦОВ

а) Асинхронные трехфазные двигатели

Правильность обозначения начала и конца обмотки фазы проверяют следующим образом.

Обмотки двух фаз соединяют последовательно и включают к напряжению сети. Обмотку третьей фазы присоединяют к вольтметру.

Если э. д. с. этой фазы равна нулю, то первые две фазы соединены вместе одноименными выводами (т. е. началами или концами).

Далее опыт повторяют таким образом, что фазу, включенную в первом опыте на вольтметр, меняют местами с одной из двух фаз, бывших под напряжением.

б) Синхронные генераторы и электродвигатели

Аналогичный метод применим и для синхронных машин. Напряжение, которое прикладывается к статорным фазам, должно быть подобрано так, чтобы не получить чрезмерного тока.

Если есть возможность вращать возбужденный синхронный генератор, то правильность обозначений фаз можно установить по симметриии напряжений между началами обмоток, концы которых соединены вместе (соединение звездой).

Если напряжения несимметричны, то нужно поменять обозначения (начало и конец) у той фазы, которая дает с двумя другими пониженные напряжения.

Чередование фаз (какая из фаз является первой, второй и третьей) определяют при помощи указателя чередования фаз, который представляет собой маленький асинхронный двигатель с ротором в в'иде диска.

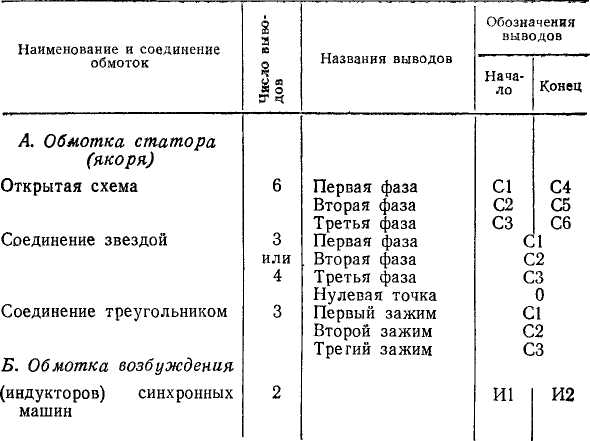

Таблица 8-1

Обозначения выводов трехфазных машин и выводов обмоток возбуждения синхронных машин

Таблица 8-2

Обозначения выводов ротора асинхронного двигателя

(по ГОСТ 183-55)

Таким путем маркируют начала и концы всех трех фаз. Обозначения выводов (концов) фаз по ГОСТ 183-55 приведены в табл. 8-1, 8-2, 8-3.

В том случае, если машина имеет составные или секционированные обмотки, впереди прописных букв обозначения ставится номер обмотки, например 1С1, 1С2, 2С1, 2С2 и т. д.

Для машин с секционированными обмотками, имеющими разные числа полюсов, впереди букв обозначения ставится цифра, соответствующая числу полюсов (см., например, рис. 3-19).

Коятакиные кольца роторов асинхронных двигателей трехфазного и однофазного тока должны обозначаться буквами присоединенных к ним выводов обмотки ротора; при этом расположение колец должно быть в порядке указанных букв, а кольцо Р1 должно быть наиболее удаленным ог обмотки ротора.

Таблица 8-3

Обозначения выводов обмотки машины однофазного тока

(по ГОСТ 183-55)

в) Машины постоянного тока

Обозначения выводов машин постоянного тока по ГОСТ 183-55 приводятся в табл. 8-4.

Таблица 8-4 Обозначения выводов обмоток машин постоянного тока

1.  При наличии в машине нескольких обмоток одного наименования их начала и концы, помимо буквенных обозначений, должны иметь цифровые обозначения 1—2, 3—4, 5—6 и т. д.

2.  Концы обмоток, соединяемые внутри электрической машины и не выведенные наружу, не обозначают.

3.  Обозначение вывода должно быть выполнено так, чтобы при правом вращении в режиме электродвигателя ток во всех обмотках (за исключением размагничивающих обмоток на главных полюсах) протекал в направлении от начала 1 к концу 2

4.  Назначение обмотки, начало и конец которой обозначены 01 и 02, указывается заводом-изготовителем

Правильность обозначения выводов проверяют путем измерений сопротивлений обмоток и сверки их с расчетом, а также путем проверки полярности при холостом ходе в режиме двигателя.

При проверке правильности схемы с точки зрения соответствия полярности выводов и направления вращения полезно знать, что при вращении по часовой стрелке (если смотреть со стороны коллектора) у неперекрещен-ной обмотки (см. § 4-1) положительные щеткодержатели ( + ) будут против южного (S) полюса, а отрицательные (—) против северного (N).

Если обмотка перекрещенная или направление вращения против часовой стрелки, полярности соответственно меняются местами.
