6-9. РЕМОНТ ЩЕТКОДЕРЖАТЕЛЕЙ

Основные 'неисправности, имеющие место в щеткодержателях, указаны в табл. 6-6.

К щеткодержателю предъявляются следующие требования:

1. Щепка должна легко скользить в обойме, однако без качки.

2. Щеткодержатель должен обеспечивать достаточнс сильный нажим на щетку, по возможности постоянный независимо от износа щетки,


Неисправности щеткодержателей

Таблица -6-6

Сила нажима пальца щеткодержателя на щетку зависит от характеристики пружины. Существуют конструкции щеткодержателей, у которых давление пружины регулируется. У них при ремонте подбор новой пружины значительно облегчается., Если же давление пружин не регулируется, то для замены нужно подобрать новую пружину с той же характеристикой.

3. Рабочий ток должен попадать в щетку через специальные шунты, арматуру и т. д., минуя пружину, оси, обоймы и другие детали щеткодержателя.

4. Щеткодержатель должен быть достаточно прочен и надежно укреплен с тем, чтобы при работе машины це было дрожания щеткодержателя.

Типичные конструкции щеткодержателей приведены на рис. 6-18 и 6-19,

Неисправности

Причины

Ремонт

1. Быстрый

Коллекторный бой, за-

износ внутрен-

усенцы в обоймах

Обточка коллектора,

ней поверхно-

исправление обоймы

сти обоймы и

боковой поверх-

ности щеток

2 Разъеда-

Неправильное прохож-

Замена шунтов. Под-

ние внутренней

дение тока с обоймы на

тяжка контактов в цепи

поверхности

щетку, неисправная ар-

тока Замена щеток с

обоймы

матура щетки

неисправной арматурой

3. Оплавле-

Круговой огонь

Проверка

ние щеткодер-

жателя

4 Ослабле-

Отжиг пружин из-за

Замена шунтов Замена

ние пружины

неправильного токопро-

щеточной арматуры Под-

хождения

тяжка контактов в цепи

тока. Проверка изолиру-

ющей головки пружины

5 Зажим

Механические повреж-

Выправление

щетки в обойме

дения обоймы.

Заусенцы от обработ-

Опиловка

ки или наплывы от кру-

гового огня

Выгиб обойм от нагре-

Выправление Обеспе-

ва током вследствие про-

чить нормальное токо-

хождения тока черьо

прохождение

обойму


Правильное прохождение тока по щеткодержателю чрезвычайно важно. Попадание тока в пружины, оси, обоймы щеткодержателей неоднократно приводило кава-


Рис. 6-18. Щеткодержатель машины постоянного тока.

/—обойма; 2—пружина; 3—'амортизирующая пружина; 4— нажимная головка из изолирующего материала; 5—бракет.

риям. Получающийся при этом нагрев приводит к отпуску пружин, короблению обойм и разъеданию внутренней их поверхности. В зависимости от типа электри-

е-в

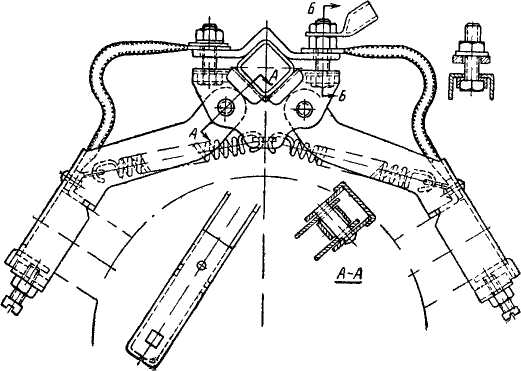

Рис. 6-19. Щеткодержатель для контактных колец.


ческой машины применяются щетки с арматурой или без нее. При наличии щеточной арматуры ток должен непосредственно с болта (пальца), несущего щеткодержатель, попадать на медный жгутик щетки. Поломка арматуры (обрыв жгутика) вызывает стремление тока проходить через обойму или через пружину на щетку. Поэтому в некоторых конструкциях пружина изолирована от щетки фарфоровой головкой или фибровым кулачком. Если щетка не имеет арматуры (например, трамвайные электродвигатели), то ток попадает на щетку через медную гибкую ленту (шунт) и медную накладку, через которую нажимной палец давит на щетку. Медная лента является шунтом, не дающим току идти через детали щеткодержателя.

Повреждение ленты или плохой контакт между лентой и корпусом может привести к прохождению тока через детали щеткодержателя.

Поэтому но всех случаях ремонта особое внимание следует обращать на токоведущие части щеткодержателя и состояние щеточной арматуры.

Изношенные литые обоймы навариваются бронзой или латунью.
