3-8. СОЕДИНЕНИЕ ФАЗ ОБМОТКИ
Обмотки фаз имеют обычно два вывода: начало и конец (обозначения выводов см. табл. 8-1).
У трехфазной обмотки получается, следовательно, шесть концов \ которые могут быть соединены таким образом, что три обмотки фаз оказываются включенными либо «звездой», (Л). либо «треугольни-

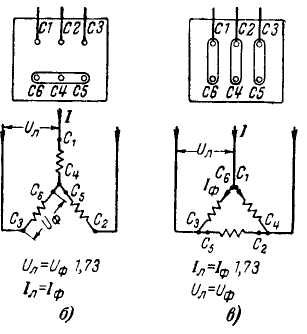

  Рис. 3-17. Соединение фаз трехфазной обмотки.
а—расположение выводов на щитке; б — включение звездой; в—включение
треугольником.
Соединение звездой характеризуется тем, что три вывода обмоток фаз (начала Сь С2, С3 или концы С4, С$>
1 Существуют специальные трехфазные обмотки, у которых имеются выводы от середины фаз (обмотки с параллельными цепями, многоскоростные обметки и т. п.), где общее число выводов может быть больше шести.
С6) соединяются вместе, образуя нулевую точку, а другие три вывода присоединяются к питающей линии (рис. 3-17,6).
Соединение треугольником характеризуется тем, что конец обмотки одной фазы присоединяется к началу обмотки другой, образуя замкнутый треугольник.
Питание подводится к местам соединения выводов фаз, т. е. Ci—Ce, С2—С4, С3—С5 (рис. 3-17,в).
При обоих соединениях напряжение на обмотке фазы должно быть одинаковым.
При соединении в треугольник (рис. 3-15,б) фазное напряжение Цф равно линейному U, а ток фазы, поскольку от каждого линейного конца питаются две фазы, меньше линейного:
При соединении звездой фазное напряжение меньше линейного:
так как между концами линии включено по две обмотки фаз последовательно; ток фазы, как это непосредственно видно на рис. 3-15,6, равен току линии (/ф = /).
При соединении звездой машина должна работать при напряжении на зажимах, в j/ 3 = 1,73 раза большем, чем при соединении в треугольник. Соответственно ток в подводящих проводах должен быть при соединении в звезду в 1,73 раза меньше, чем в треугольник. Мощность машины остается при обоих соединениях одинаковой.
