3-5. ОБМОТКИ С ДРОБНЫМ ЧИСЛОМ ПАЗОВ НА ПОЛЮС — ФАЗУ

Обмотки с дробным числом пазов на полюс — фазу представляют значительный интерес при модернизации машин, так как дают возможность использовать одинаковые статоры для различного числа пар полюсов. В этих обмотках на каждую фазу приходится равное целое число пазов, которое, однако, не делится на число полюсов.


Поэтому число пазов, относящееся к данной фазе, распределяется по полюсам не поровну и фаза имеет разное (чередующееся) число катушек по полюсам.

Например, для обмотки с числом пазов 2=18, числом пар полюсов р = 2, числом фаз т=3

У такой обмотки число катушек, принадлежащих к одной фазе, чередуется; на одну пару гюлюсов приходится одна катушка, на вторую — две.

Схема такой обмотки (однослойной) приведена на рис. 3-4. Очевидно, что такой порядок чередования катушек 1—2 сохранится, но будет повторен дважды, если в обмотке будет не четыре полюса, а восемь, и число пазов будет соответственно не 18, а 36.

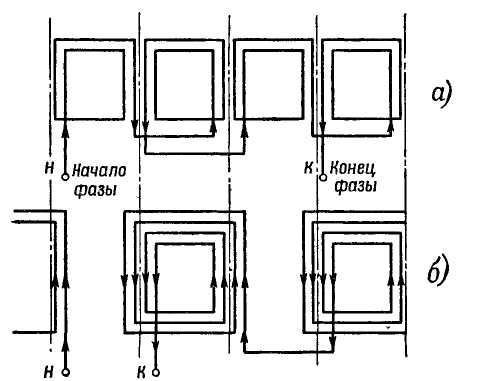

Рис. 3-4. Дробная обмотка.

Однослойная—2 =18; = 4; m = 3; 9 = 1'/2; обмотка симметричная: все фазы одинаковы, катушечные группы с двойным числом катушек и катушечные группы с одинарным числом катушек, равномерно распределены по окружности статора.


У такой обмотки число катушек, принадлежащих к одной фазе, чередуется; на одну пару гюлюсов приходится одна катушка, на вторую — две.

Схема такой обмотки (однослойной) приведена на рис. 3-4. Очевидно, что такой порядок чередования катушек 1—2 сохранится, но будет повторен дважды, если в обмотке будет не четыре полюса, а восемь, и число пазов будет соответственно не 18, а 36.


Если q равняется, например, 1 */5, то чередование катушек будет: 1—1—1—1—2 или 1—1—2—1—1, т. е. пять пар полюсов, из которых на четверых размещается по одной катушке данной фазы, а на пятой—две катушки. Если q==l 3/5, то чередование будет 1—2—2—2—1 или 1—2—1—2—2; ^^l1/, может иметь место при семи парах полюсов и т. п.

Если q равно, например, 2'Д. то будут чередоваться группы из двух и трех катушек.

Вообще q можно представить суммой целого числа а и правильной дроби b/c; b/c<C\; q = a-\-b/c.

Если показатель дробности с равен или кратен 3, то получить симметричную (т. е. обмотку с одинаковыми фазами) трехфазную обмотку нельзя.

Другим условием, без выполнения которого не может быть получена симметричная дробная обмотка, является условие -г- равно целому числу. Здесь z — число

пазов, т — число фаз, t — наибольший общий делитель числа пазов и числа пар полюсов р.

Например, для z=102, р=8, t=2, а для z='.\2Q, р=9, £=3 При г=24, р=5, t=\

Для однослойных обмоток, у которых общее число катушек равно половине числа зубцов, дополнительным условием является целое число катушек в фазе
