24.10. Асинхронные взрывозащищенные двигатели типа ВАОВ мощностью 400, 800, 1250, 2000 кВт
Двигатели предназначены для привода вертикальных нефтяных подпорных насосов соответственно с подачами 1250, 2500, 3600 и 5000 м3/ч в продолжительном режиме работы S1 во взрывоопасных помещениях
и наружных установках. Двигатели соответствуют ТУ 16-510.709-79. Исполнение по взрывозащите - IExdIIBT4 по ГОСТ 12.2.020-76.
Двигатели типа ВАОВ560М-6 используются в качестве главного привода стволо-проходческого комбайна ПД-2, предназначенного для проходки вертикальных стволов шахт, включая опасные по газу, и соответствуют ТУ 1ВЦ.076.092. Исполнение по взрывозащите — РВ4В.
Двигатели имеют форму исполнения по способу монтажа IM4011 до ГОСТ 2479-79 и левое направление вращения вала — против часовой стрелки, если смотреть на двигатель со стороны насоса.
Двигатели изготовляются на номинальное напряжение 6 и 10 кВ при частоте питающей сети 50 Гц. Двигатели выдержи-
Таблица 24.47. Технические данные двигателей ВАОВ
|
|
|
|
|
|
|
|
|
|
Момент
|
|
Тип
|
'2 ном'
|
|
«с.
|
КПД,
|
|
мп
|
Мтах
|
|
инерции
|
|
двигателя
|
кВт
|
в
|
об/мин
|
|
coscp
|
^"НОМ
|
|
/
|
ротора,
|
|
|
|
|
|
|
|
|
|
|
кгм2
|
|
ВАОВ560М-4
|
400
|
10000
|
1500
|
92,2
|
0,86
|
1,1
|
2,5
|
6,5
|
27,3
|
|
ВАОВ560М-6
|
400
|
6000
|
1000
|
94,2
|
0,86
|
1,3
|
2,4
|
6
|
_
|
|
BAOB630L-4
|
800
|
10000
|
1500
|
94
|
0,89
|
1
|
2,4
|
6,5
|
58,8
|
|
BAOB710L-4
|
1250
|
10000
|
1500
|
95
|
0,89
|
1,1
|
2,5
|
6,5
|
90
|
|
BAOB800L-4
|
2000
|
10000
|
1500
|
96
|
0,89
|
1,1
|
2,5
|
6,5
|
143
|

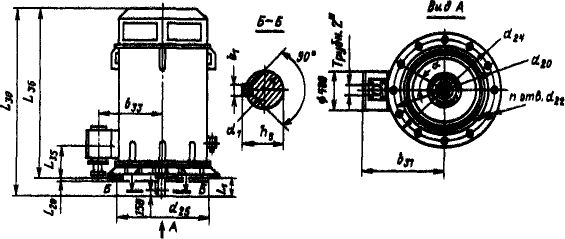

 Таблица 24.48. Габаритные и уста-новочно-присоедини-тельные размеры двигателей ВАОВ
|
Тип двигателя
|
|
d10
|
|
d24
|
а
|
d25
|
|
^20
|
|
|
^6
|
n
|
h
|
|
К
|
|
Масса, кг
|
|
ВАОВ560М-4
|
ПО
|
1250
|
35
|
1350
|
30°
|
1150
|
210
|
12
|
2470
|
540
|
2260
|
12
|
116
|
28
|
1020
|
880
|
4500
|
|
BAOB630L-4
|
120
|
1400
|
35
|
1500
|
30°
|
1290
|
210
|
16
|
2685
|
540
|
2475
|
12
|
127
|
32
|
1135
|
995
|
7100
|
|
BAOB710L-4
|
140
|
1600
|
42
|
1720
|
15°
|
1480
|
250
|
20
|
2990
|
598
|
2740
|
12
|
148
|
36
|
1195
|
1070
|
9800
|
|
BAOB800L-4
|
140
|
1800
|
42
|
1920
|
1Г15'
|
1680
|
250
|
25
|
3445
|
598
|
3195
|
16
|
148
|
36
|
1235
|
1110
|
13 200
|
|
ВАОВ560М-6
|
110
|
1250
|
35
|
1350
|
-
|
1150
|
230
|
15
|
2050
|
560
|
1846
|
12
|
116
|
28
|
917
|
870
|
4400
|
вают прямой пуск при полном напряжении.
Двигатели имеют изоляцию типа «монолит» не ниже класса В по ГОСТ 8865-70.
Основные технические данные электродвигателей приведены в табл. 24.47.
Габаритные и установочные размеры двигателей указаны в табл. 24.48.
Корпус двигателей — стальной, сварной, состоит из двух торцевых плит, стянутых между собой продольными ребрами, и наружного цилиндра, приваренного к плитам, и обеспечивающего герметичность корпуса двигателей. В пространстве между наружным цилиндром и продольными ребрами установлены охлаждающие трубы, распределенные вокруг пакета статора.
Внутренняя система вентиляции — ради-ально-встречная с двумя параллельными ветвями. Воздух внутри двигателя двумя центробежными вентиляторами нагнетается в трубчатый охладитель.
Внутренние и наружный вентиляторы выполнены с загнутыми назад лопатками относительно направления вращения.
Двигатели имеют следующие показатели надежности: наработка на отказ — не менее 25 000 ч при замене подшипников — через 10 000 ч; средний ресурс до первого капитального ремонта — не менее 44 000 ч; срок службы до списания — 15 лет.
