§ 74 МОЩНОСТИ В ЦЕПЯХ ПЕРЕМЕННОГО ТОКА

В большинстве случаев электрические цепи содержат как ак­тивное, так и реактивное сопротивления. К такого рода цепям от­носятся, в частности, двигатели переменного тока, трансформаторы и другие устройства. В этих цепях между напряжением U и током I существует сдвиг фаз j. Если к цепи приложено синусоидальное напряжение

то ток в цепи

Мгновенная мощность цепи

Выражение, стоящее в квадратных скобках, можно на основа­нии тригонометрической формулы представить как разность ко­синусов

Таким образом,

Среднее значение мгновенной мощности за период равно UL cos j, так как среднее значение соs (2wt — j) за период равно нулю. Следовательно, активная мощность цепей переменного тока определяется в общем случае формулой

Множитель  соs j   называют    коэффициентом    мощности.

Учитывая, что  получаем

Активная мощность измеряемся в ваттах (вт) или в киловаттах (квт).

Произведение Рt называется активной энергией и измеряется в вт×сек или в квт× ч: 1 квт ×ч = 3800 вт×сек (дж).

Активная энергия, потребляемая электрической цепью, пол­ностью преобразуется в тепло в активном сопротивлении этой цепи и обратно к источнику не возвращается.

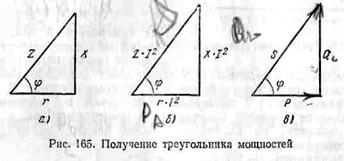

Если величины сторон треугольника сопротивлений (рис. 165, а) умножить на величину I² (рис. 165, б), то получим треугольник мощностей (рис. 165, в). Все стороны этого треугольника показанного отдельно на рис.  166, представляют собой мощности.

Катет, прилегающий к углу j, представляет собой известную нам активную мощность Р:

Активная мощность в цепях переменного тока преобразуется в тепло. В двигателях переменного тока большая часть активной мощности превращается в механическую мощность, остальная Часть также преобразуется в тепло.

Катет, лежащий против угла j, есть реактивная мощность Q:

Реактивная мощность обусловлена наличием магнитных и электрических полей в электрических цепях.

Как уже указывалось, реактивная мощность характеризует интенсивность обмена энергией между источником, с одной стороны, и магнитными и электрическими полями — с другой.

Реактивная мощность изме­ряется в вольт-амперах реактив­ных (вар) или киловольт-амперах реактивных (тар).

Гипотенуза  треугольника  мощностей   представляет  собой полную мощность S:

Она измеряется в вольт-ампе­рах (ва) или киловольт-амперах (ква). Величина полной мощности равная произведению U×I, определяет основные габариты (наибольшие размеры) генераторов и трансформаторов. В самом деле, величина тока I определяет необходимое по условиям на­грева сечение проводов генераторов и трансформаторов, а число витков   обмоток,   их   изоляция,  а также размеры магнитопроводов пропорциональны величине напряжения U.

Таким образом, чем больше значения U и I, на которые рассчитываются генераторы и трансформаторы, тем больше должны быть их размеры.

Рассмотрим электрическую цепь, показанную на рис. 167, в которую входят индуктив­ное и активное сопротивления и измерительные приборы — амперметр, вольтметр и ватт­метр. Об устройстве ваттметра будет рассказано далее (см. главу одиннадцатую).

1. Если подключить эту цепь к постоянному напряжению U = 120 в, то, поскольку индуктивное сопротивление x_L при по­стоянном токе будет равно нулю, в цепи остается одно активное сопротивление  r  и  тогда

Амперметр покажет ток 5 а.

Мощность

или

Ваттметр покажет 600 вт. Показание ваттметра, включенного в цепь постоянного тока, равно произведению показаний вольт­метра и амперметра.

2. Подключим ту же цепь к переменному напряжению U= 120в.

В этом случае

Ток в цепи

Амперметр покажет ток 4 а.

Подсчитаем мощность, идущую на нагрев:

Действительно, активная мощность, потребляемая цепью, равна

Показание ваттметра в этом случае будет 384 вт.

 Полная мощность

Следовательно, генератор, питающий эту цепь, отдает полную мощность S = 480 ва. Но в самой цепи только активная мощность Р = 384  вт.  безвозвратно  преобразуется  в  тепло.

Отсюда видно, что цепь переменного тока, содержащая наряду с активным сопротивлением индуктивное, из всей получаемой ею энергии только часть расходует на тепло. А остальная часть — реактивная энергия — то поступает в цепь от генератора и запа­сается в магнитном поле катушки, то возвращается обратно гене­ратору.
